Đấu nối tủ điều khiển động cơ là hạng mục kỹ thuật đòi hỏi sự chính xác tuyệt đối. Một sai sót nhỏ trong sơ đồ điều khiển hoặc mạch động lực không chỉ gây hư hỏng thiết bị mà còn gây mất an toàn cho người vận hành.
Với kinh nghiệm thi công hàng nghìn tủ điện công nghiệp tại các nhà máy lớn, đội ngũ kỹ thuật của Max Electric VN xin chia sẻ quy trình đấu nối chuẩn và bộ bản vẽ CAD thông dụng nhất để Quý khách hàng và kỹ thuật viên tham khảo.
Tham khảo báo giá: Báo Giá Tủ Điều Khiển Động Cơ

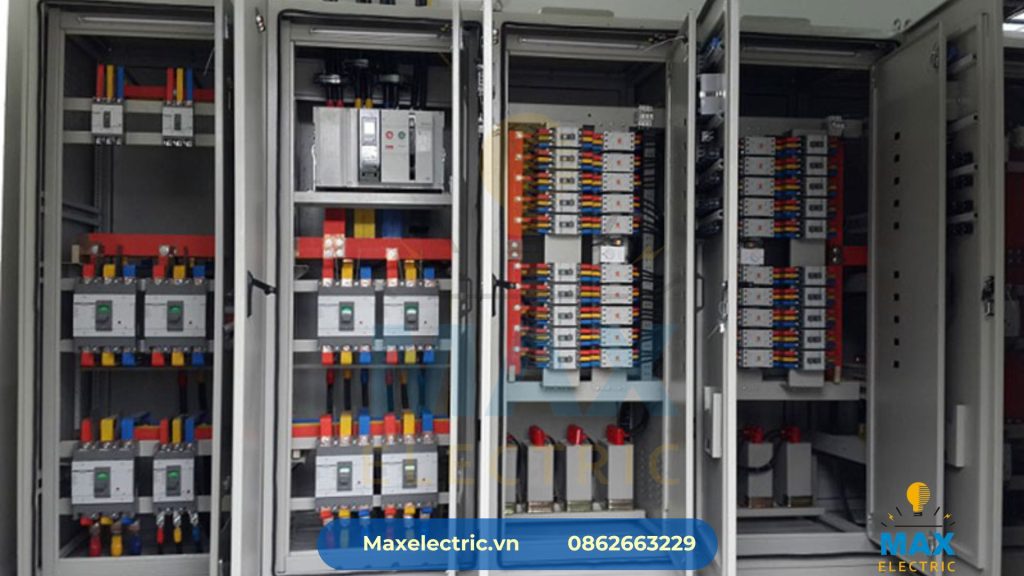

Chuẩn bị trước khi đấu nối tủ điều khiển động cơ 3 pha
Để đảm bảo tủ điện hoạt động ổn định và đạt thẩm mỹ công nghiệp, công tác chuẩn bị dụng cụ và vật tư phụ là bắt buộc:
- Dụng cụ: Kìm bấm cốt , kìm tuốt dây, tuốc nơ vít, đồng hồ vạn năng
- Vật tư phụ: Đầu cốt, mũ chụp màu, dây rút, thanh lược, nhãn tên để đánh số dây.
- Sơ đồ nguyên lý: Bản vẽ đã được phê duyệt bởi bộ phận thiết kế.
Lưu ý: Tuyệt đối không đấu nối mò khi chưa hiểu rõ sơ đồ nguyên lý.

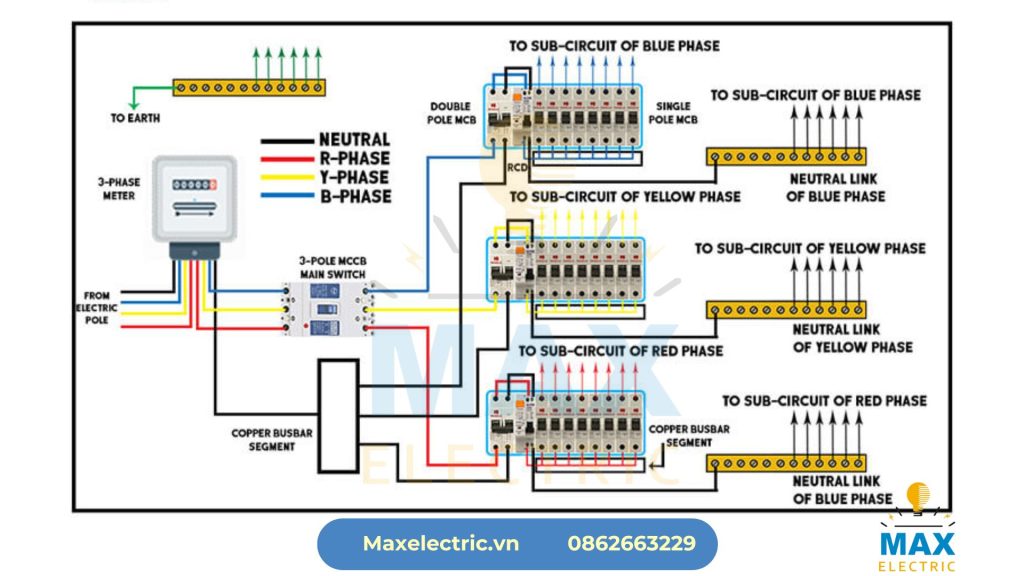

Các sơ đồ đấu nối tủ động cơ phổ biến
Dưới đây là nguyên lý của 2 dạng tủ điều khiển động cơ 3 pha thông dụng nhất trong công nghiệp:
Mạch khởi động trực tiếp
Áp dụng cho động cơ công suất nhỏ (< 7.5kW) như bơm nước, quạt thông gió nhỏ.
- Mạch động lực: MCCB -> Contactor (K) -> Rơ le nhiệt (OLR) -> Động cơ.
- Mạch điều khiển: Sử dụng nút nhấn ON/OFF duy trì trạng thái cho cuộn hút Contactor.
Mạch khởi động Sao – Tam giác
Áp dụng cho động cơ công suất trung bình (11kW – 45kW) để giảm dòng khởi động, bảo vệ lưới điện.
- Cấu tạo: Gồm 3 Contactor (K-Main, K-Delta, K-Star) và 1 Rơ le thời gian .
Tìm hiểu thêm: Nguyên lý cấu tạo và ứng dụng tủ khởi động sao tam giác
Nguyên lý hoạt động:
- Khi nhấn ON, Contactor K-Main và K-Star đóng lại. Động cơ chạy chế độ Sao (Điện áp thấp).
- Sau khoảng thời gian cài đặt thường 5-10s, Timer đếm đủ giờ sẽ ngắt K-Star và đóng K-Delta.
- Động cơ chuyển sang chạy chế độ Tam giác .
Tải về bản vẽ CAD (Autocad .DWG)
Để hỗ trợ Quý khách hàng trong việc thiết kế và bóc tách vật tư, Max Electric VN chia sẻ thư viện bản vẽ mẫu tại liên kết dưới đây:
Quy trình đấu nối tủ điện 5 bước chuẩn Max Electric
Tại nhà máy Hòa Lạc, quy trình sản xuất của chúng tôi tuân thủ nghiêm ngặt 5 bước sau:
Bước 1: Gá lắp thiết bị (Layout) Sắp xếp MCCB, Contactor, PLC, Cầu đấu… lên tấm panel (ruột tủ) theo đúng bản vẽ bố trí. Đảm bảo khoảng cách tản nhiệt và không gian đi dây.
Bước 2: Đấu nối mạch động lực (Power Circuit)
- Dùng dây cáp điện hoặc thanh cái đồng đấu nối các thiết bị đóng cắt chính.
- Lưu ý siết chặt ốc vít và đánh dấu màu pha đúng quy chuẩn điện lực.
Bước 3: Đấu nối mạch điều khiển
- Đây là bước quan trọng nhất. Cần đi dây gọn gàng trong máng nhựa.
- Bắt buộc dùng đầu cốt và đánh số dây ở hai đầu để thuận tiện cho việc sửa chữa, bảo trì sau này.

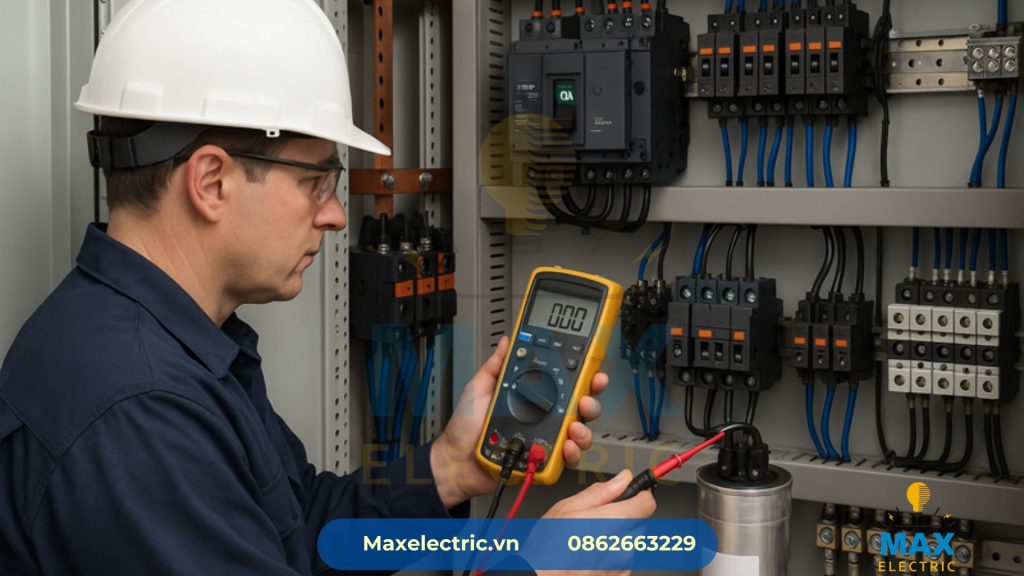

Bước 4: Kiểm tra nguội Dùng đồng hồ VOM đo thông mạch, kiểm tra cách điện giữa các pha và vỏ tủ trước khi cấp nguồn. Đảm bảo không có sự cố ngắn mạch.
Bước 5: Chạy thử Cấp nguồn điều khiển, bấm thử nút bấm, kiểm tra trạng thái hút/nhả của Contactor và hoạt động của đèn báo/Relay nhiệt.
Những lỗi thường gặp cần tránh
- Lỏng điểm đấu nối: Gây phát nhiệt, làm chảy nhựa và dẫn đến chập cháy sau một thời gian vận hành.
- Cài đặt sai Timer (Sao/Tam giác): Thời gian chuyển đổi quá nhanh gây sốc cơ khí, hoặc quá chậm gây sụt áp lưới điện.
- Quên đấu tiếp địa: Gây nguy hiểm cho người vận hành nếu vỏ tủ bị rò điện.
Tổng kết
Việc đấu nối tủ điều khiển động cơ tuy không quá phức tạp về lý thuyết nhưng đòi hỏi tay nghề và sự cẩn thận cao trong thực tế.
Đối với các hệ thống tủ điện phức tạp (Sử dụng PLC, Biến tần, hoặc hệ thống tủ MSB công suất lớn), Quý khách hàng nên liên hệ với đơn vị sản xuất tủ bảng điện chuyên nghiệp để đảm bảo an toàn và thẩm mỹ.
Max Electric VN sẵn sàng tư vấn giải pháp và cung cấp tủ điện trọn gói cho dự án của Quý khách.
