Trong mọi hệ thống điện công nghiệp của nhà máy, xưởng sản xuất hay tòa nhà cao tầng, các loại tủ điện công nghiệp đóng vai trò là “bộ não” điều khiển và bảo vệ toàn bộ mạng lưới điện. Tuy nhiên, mỗi loại tủ điện lại đảm nhận một nhiệm vụ hoàn toàn khác nhau. Trong bài viết này, các kỹ sư của Max Electric sẽ phân tích chi tiết cấu tạo, nguyên lý và ứng dụng của các loại tủ điện công nghiệp quan trọng nhất hiện nay: Tủ tổng MSB, Tủ ATS, Tủ điều khiển MCC và Tủ tụ bù.
Báo Giá Các Loại Tủ Điện Công Nghiệp

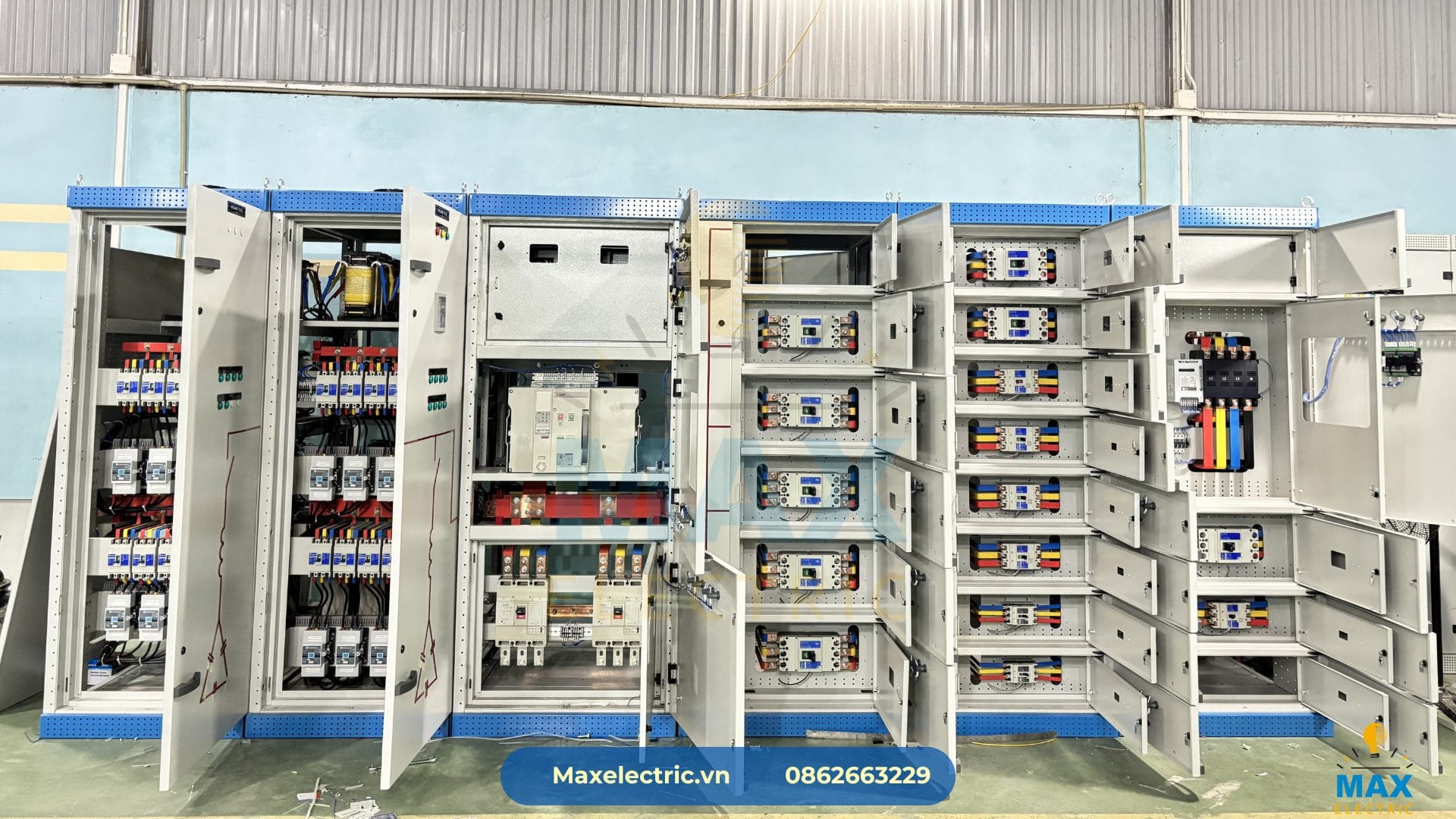

Tủ điện phân phối tổng MSB (Main Switch Board)
Tủ MSB là loại tủ điện được lắp đặt ngay sau các trạm biến áp hạ thế. Đây là điểm phân phối điện năng chính, tiếp nhận toàn bộ nguồn điện từ lưới điện quốc gia (hoặc máy phát) và chia nhỏ đến các tủ điện nhánh (DB).
Chức năng chính: Đóng cắt nguồn điện tổng, bảo vệ toàn bộ hệ thống điện hạ thế khỏi các sự cố như ngắn mạch, quá tải, chạm đất.
Cấu tạo nổi bật:
Vỏ tủ: Thường được làm từ thép mạ kẽm sơn tĩnh điện, độ dày từ 1.5mm – 2.0mm để chịu lực và chống ăn mòn.
Thiết bị đóng cắt chính: Sử dụng Máy cắt không khí (ACB) hoặc Aptomat khối (MCCB) có dòng cắt lớn (lên tới 6300A).
Hệ thống thanh cái đồng (Busbar): Dùng để dẫn điện chính, được mạ thiếc và bọc gen co nhiệt phân màu (Đỏ, Vàng, Xanh, Đen) đạt chuẩn.
Ứng dụng: Lắp đặt tại phòng kỹ thuật điện chính của tất cả các công trình công nghiệp và dân dụng quy mô lớn.
Xem thêm: Tủ Điện Tổng MSB

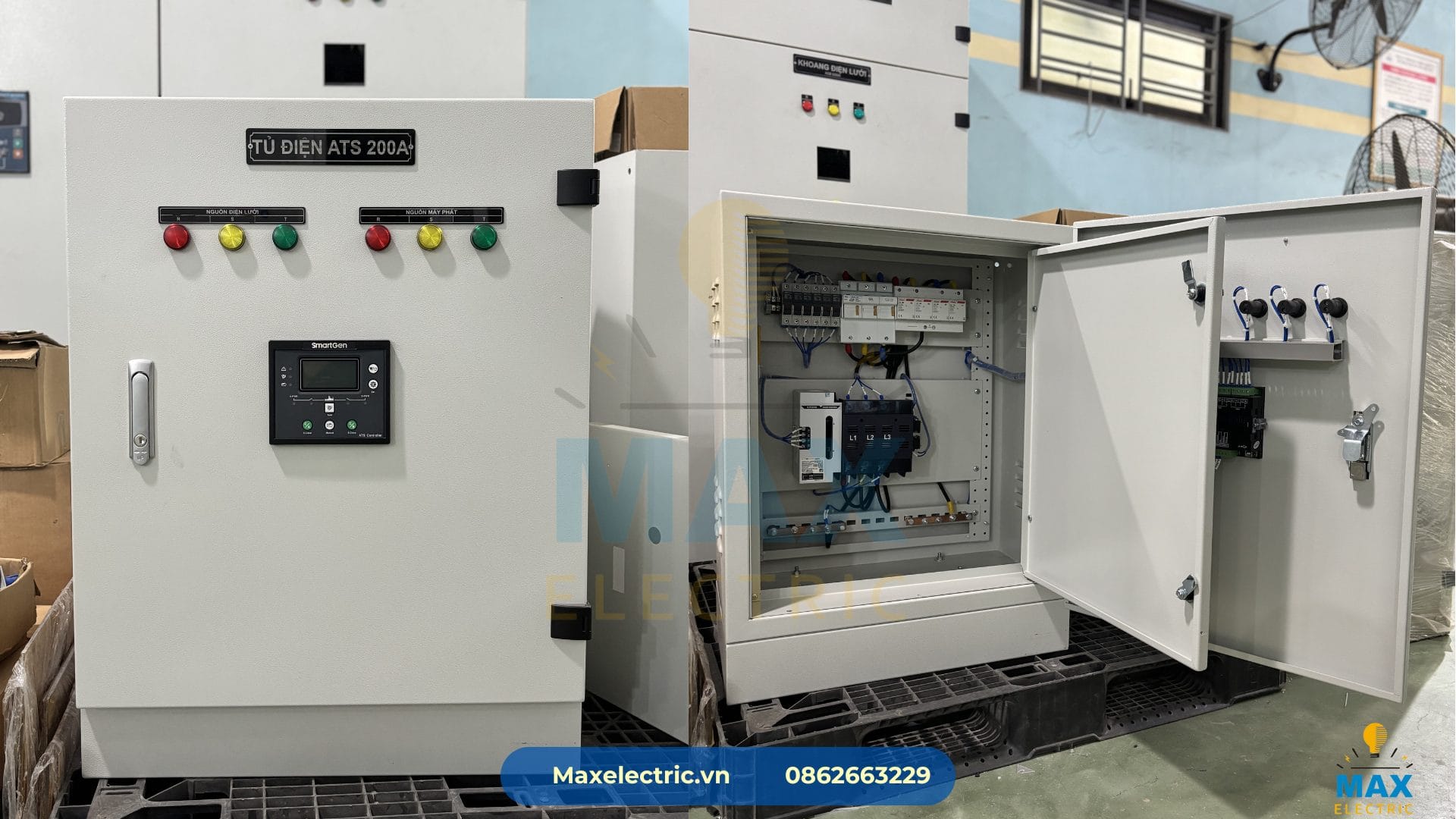

Tủ điện chuyển nguồn tự động ATS (Automatic Transfer Switches)
Trong quá trình vận hành, việc mất điện lưới đột ngột có thể gây thiệt hại hàng tỷ đồng cho các dây chuyền sản xuất hoặc gây nguy hiểm trong bệnh viện. Tủ ATS ra đời để giải quyết bài toán này.
Nguyên lý hoạt động: Tủ ATS luôn theo dõi trạng thái của nguồn điện lưới 24/7. Khi điện lưới gặp sự cố (mất pha, sụt áp, hoặc mất hoàn toàn), bộ điều khiển ATS sẽ tự động gửi tín hiệu nổ máy phát điện. Khi máy phát điện đã hoạt động ổn định, tủ sẽ tự động chuyển tải sang nguồn máy phát. Khi có điện lưới trở lại, tủ sẽ đảo ngược quy trình và tự động tắt máy phát.
Cấu tạo chính: Gồm thiết bị đóng cắt chuyển nguồn (Bộ ATS khối, ATS contactor hoặc máy cắt ACB), bộ điều khiển thông minh (Logo PLC hoặc mạch điện tử) và hệ thống relay bảo vệ.
Ưu điểm: Thời gian chuyển đổi cực nhanh (chỉ từ vài giây), vận hành hoàn toàn tự động không cần con người can thiệp.

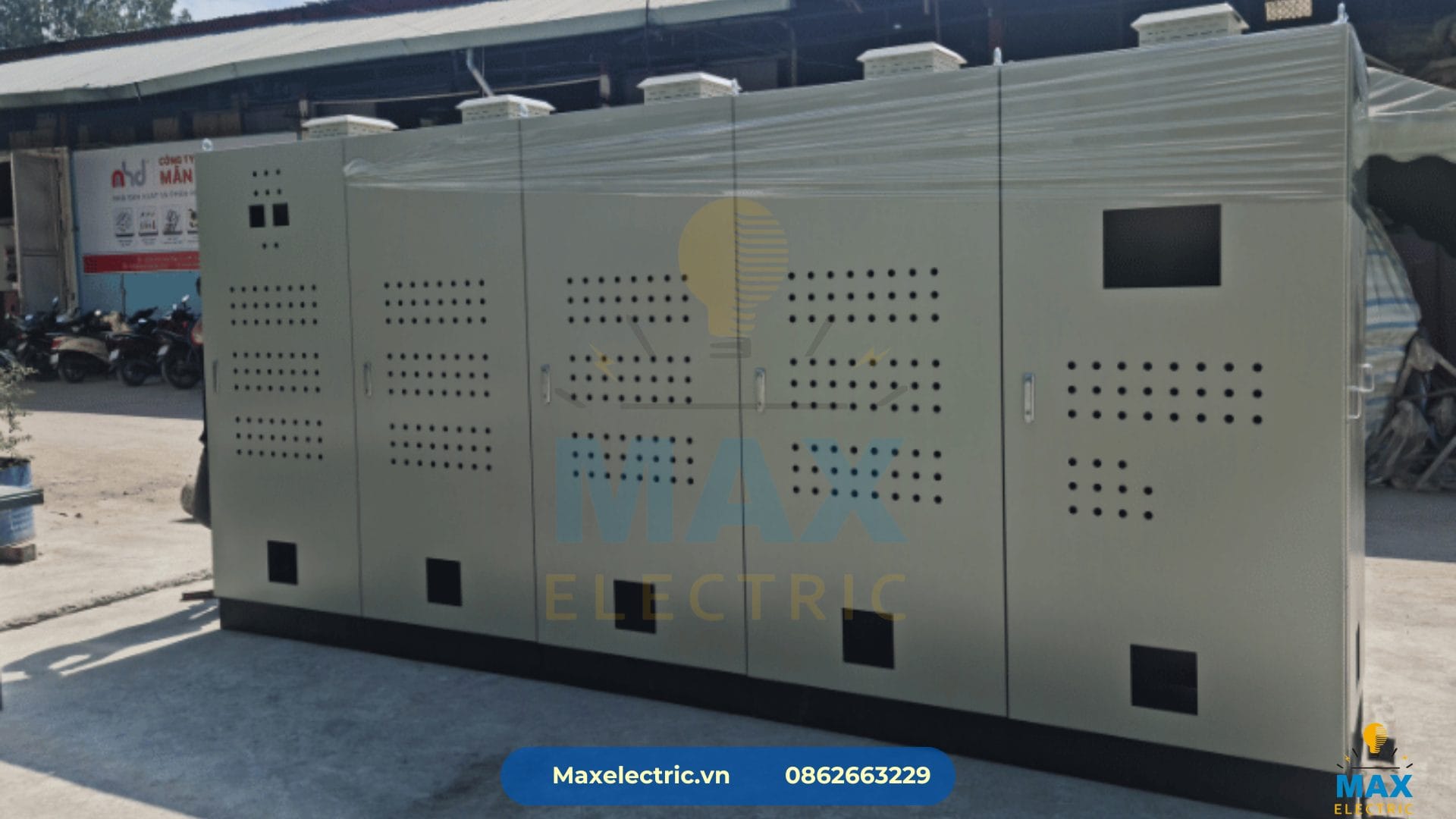

Tủ điện điều khiển động cơ MCC (Motor Control Center)
Đúng như tên gọi, đây là hệ thống tủ dùng để cấp nguồn và điều khiển các cụm động cơ có công suất lớn như: Hệ thống máy bơm chữa cháy, quạt hút khói hành lang, máy nén khí, hoặc các băng chuyền sản xuất.
Các phương pháp khởi động tích hợp trong tủ MCC: Tùy thuộc vào công suất động cơ, Max Electric sẽ thiết kế tủ MCC tích hợp các phương pháp điều khiển khác nhau để tránh sụt áp lưới điện:
Khởi động trực tiếp (DOL): Dùng cho động cơ nhỏ dưới 10kW.
Khởi động Sao – Tam giác: Phổ biến cho động cơ bơm, quạt cỡ trung bình.
Sử dụng Khởi động mềm (Soft Starter): Giúp động cơ tăng tốc từ từ, không gây giật sốc cơ khí.
Sử dụng Biến tần (Inverter): Phương pháp cao cấp nhất, giúp thay đổi tốc độ động cơ linh hoạt và tiết kiệm tối đa điện năng.
Thiết bị hiển thị: Mặt ngoài vỏ tủ luôn được trang bị đầy đủ đèn báo pha, đồng hồ đo Volt/Ampe và các nút nhấn (Chạy/Dừng), công tắc xoay (Auto/Manual).

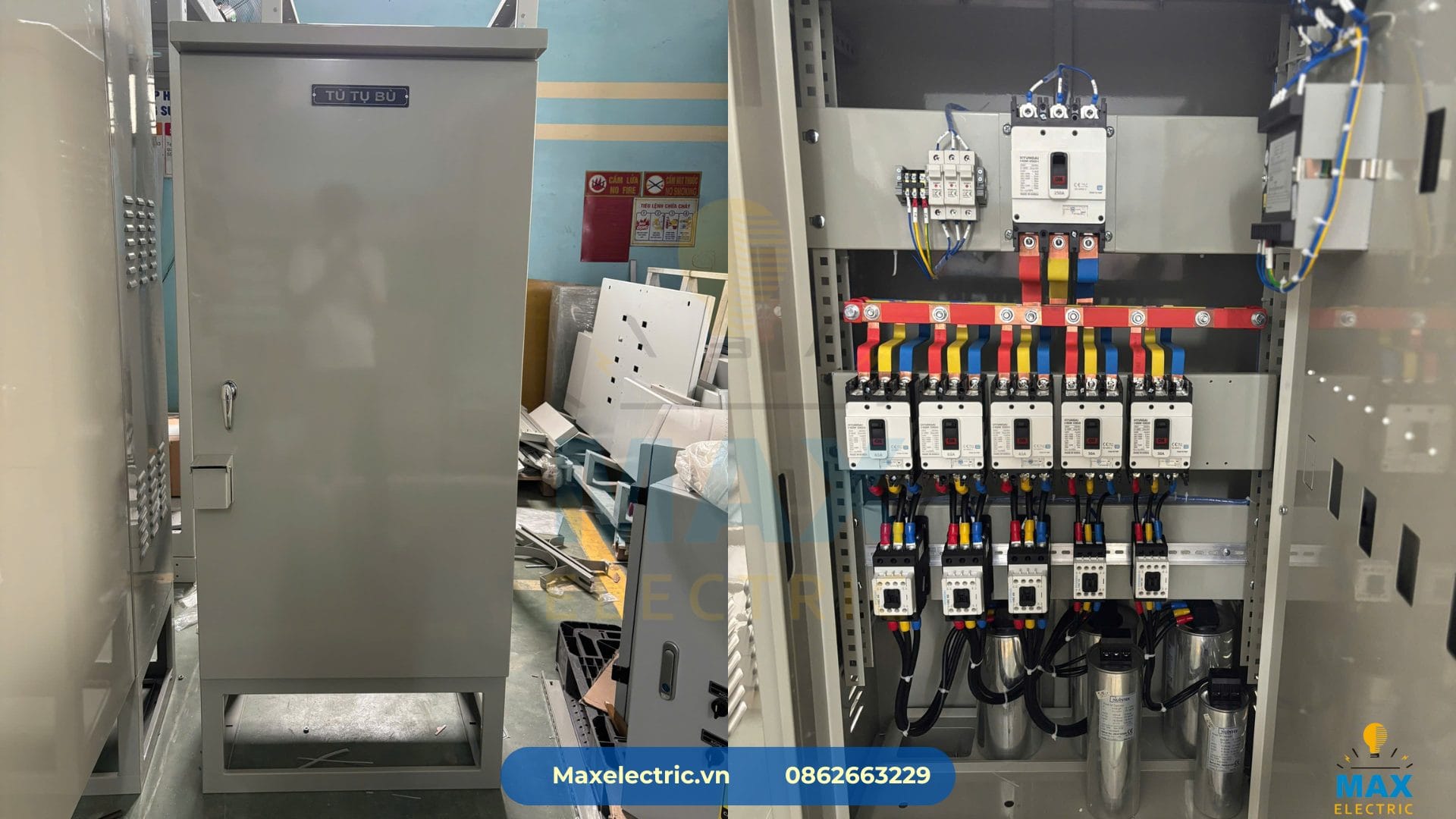

Tủ tụ bù công suất phản kháng
Theo quy định của Điện lực (EVN), nếu hệ số công suất (Cos phi) của nhà máy dưới 0.9, doanh nghiệp sẽ bị phạt tiền công suất phản kháng (tiền phạt rất nặng). Tủ tụ bù chính là “vị cứu tinh” cho doanh nghiệp.
Chức năng: Tự động đo lường và đóng/cắt các bộ tụ bù vào hệ thống để nâng cao hệ số Cos phi (> 0.9).
Lợi ích:
Tránh bị ngành điện phạt tiền hàng tháng.
Làm mát máy biến áp, giảm tổn thất điện năng trên đường dây.
Tăng khả năng mang tải của hệ thống.
Đặt sản xuất các loại tủ điện công nghiệp ở đâu uy tín, đạt chuẩn?
Việc thiết kế và lắp ráp các loại tủ điện công nghiệp đòi hỏi độ chính xác cao và am hiểu sâu sắc về an toàn điện. Với nhiều năm kinh nghiệm, nhà máy cơ điện Max Electric tự hào mang đến giải pháp toàn diện từ bóc tách bản vẽ, gia công vỏ tủ CNC đến lắp ráp thiết bị hoàn thiện.
Tất cả tủ điện do Max Electric xuất xưởng đều vượt qua quy trình Test nghiêm ngặt, đạt tiêu chuẩn TCVN và IEC.
Vỏ tủ được gia công bằng công nghệ Laser/CNC hiện đại nhất 2026, sơn tĩnh điện ngoài trời/trong nhà bền bỉ.
Cam kết sử dụng thiết bị đóng cắt chính hãng 100% (LS, Schneider, Mitsubishi…)
