Trong lĩnh vực thi công cơ điện, Hệ thống đỡ cáp điện (Cable Support Systems) là một thực thể trung tâm vô cùng quan trọng, quyết định trực tiếp đến tuổi thọ của mạng lưới điện và sự an toàn của toàn bộ công trình. Tuy nhiên, một sai lầm phổ biến của nhiều kỹ sư trẻ và chủ đầu tư là thường đánh đồng tất cả và gọi chung là “Thang máng cáp”.
Trong bài viết này, chúng ta sẽ thực hiện một so sánh thang cáp và máng cáp để hiểu rõ hơn về từng loại.

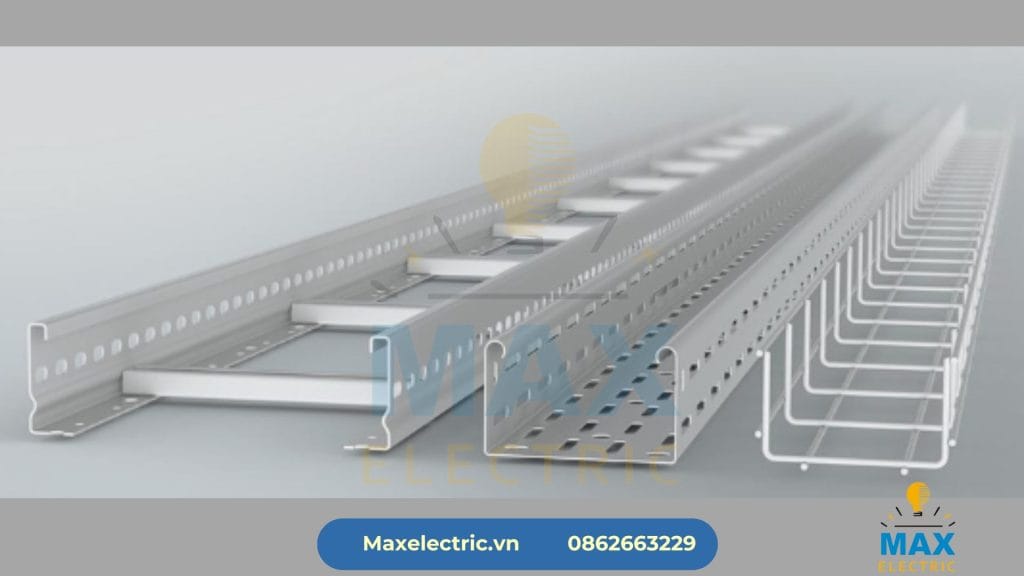

Thực tế, hệ sinh thái này được phân loại thành 3 thực thể riêng biệt: Thang cáp (Cable Ladder), Máng cáp kín (Cable Trunking) và Khay cáp đục lỗ (Perforated Cable Tray).
Mỗi loại sở hữu một cấu trúc vật lý, ưu điểm, nhược điểm và môi trường ứng dụng hoàn toàn đối lập nhau. Việc lựa chọn sai vật tư không chỉ gây lãng phí ngân sách mà còn dẫn đến những rủi ro vận hành nghiêm trọng. Trong bài viết này, đội ngũ kỹ sư thiết kế từ Nhà máy gia công cơ khí Max Electric VN sẽ giúp bạn phân biệt rõ ràng và trả lời chính xác câu hỏi: Khi nào nên dùng loại nào? Chúng tôi cũng sẽ so sánh thang cáp và máng cáp để mang lại cái nhìn tổng quát hơn.
Phân Tích Bản Thể Thang Cáp, Máng Cáp và Khay Cáp Là Gì?
Để hiểu rõ cách thức hoạt động của từng loại, chúng ta cần phân tích cấu tạo định hình của chúng.
Thang Cáp Điện (Cable Ladder)
Thang cáp có cấu tạo vật lý y hệt một chiếc thang leo. Nó bao gồm 2 thanh dọc (thanh hông) được chấn chữ U để chịu lực, liên kết với nhau bằng các thanh ngang (tay thang/ Rung) theo từng bước tiêu chuẩn (thường cách nhau 250mm hoặc 300mm).
Đặc tính cốt lõi: Cấu trúc mở hoàn toàn (Open structure).
Chức năng chính: Nâng đỡ các loại cáp điện động lực có kích thước lớn, cáp bọc XLPE, cần thoát nhiệt nhanh.
Máng Cáp Kín (Cable Trunking)

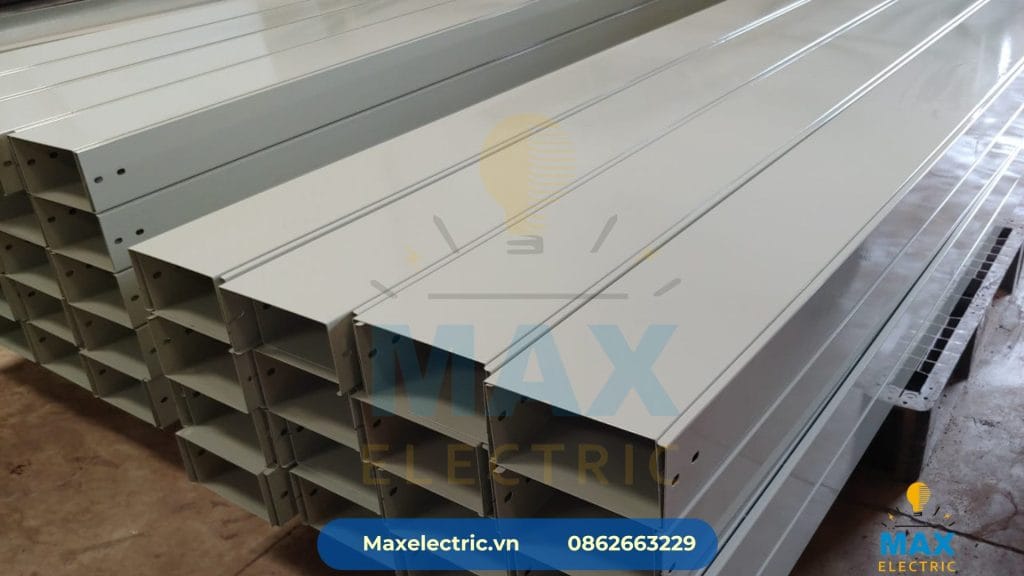

Máng cáp (Trunking) là một hộp kim loại hình chữ U kín hoàn toàn ở mặt đáy và hai bên hông. Sản phẩm này thường luôn đi kèm với nắp đậy (Cover) sập chặt lên trên.
Đặc tính cốt lõi: Cấu trúc khép kín (Closed structure).
Chức năng chính: Cách ly hoàn toàn cáp điện khỏi môi trường bên ngoài, chống bụi, chống nước, chống nhiễu điện từ (EMC) và ngăn chặn chuột bọ cắn đứt cáp.
Khay Cáp Đục Lỗ (Perforated Cable Tray)

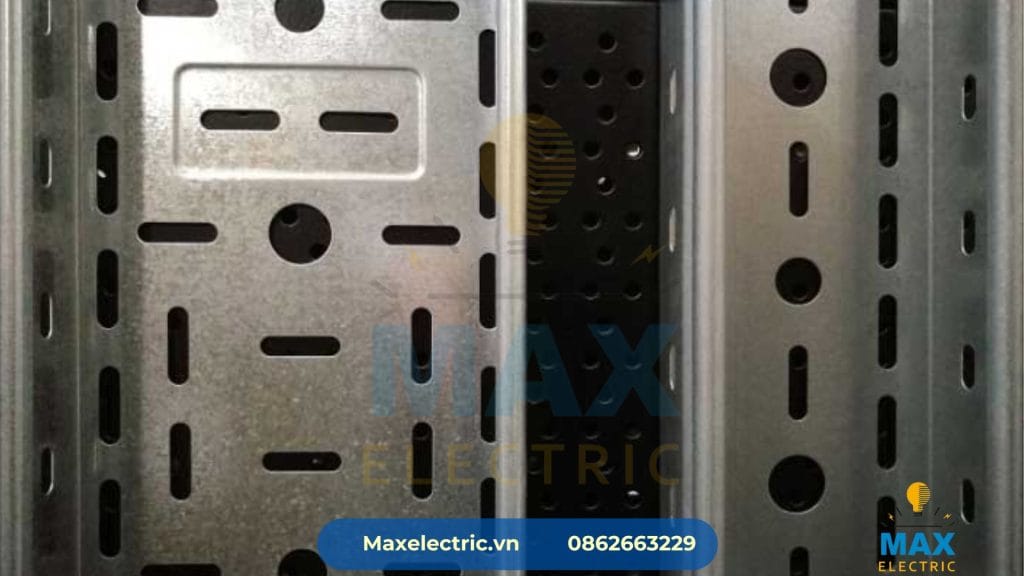

Là sản phẩm lai (Hybrid) kết hợp giữa Thang và Máng. Về mặt hình dáng, nó giống một chiếc máng cáp. Nhưng trên bề mặt đáy và hai hông được đột các hàng lỗ CNC (khoảng 20% – 30% diện tích) để tạo sự thông thoáng.
Đặc tính cốt lõi: Cấu trúc bán mở (Semi-open structure).
Chức năng chính: Vừa bảo vệ cáp khỏi các tác động cơ học trực diện, vừa cho phép luồng không khí đối lưu đi qua để tản nhiệt, đồng thời dễ dàng luồn dây thít (lạt nhựa) qua lỗ để cố định cáp.
Điểm Chạm Chất Lượng (Quality Node): so sánh thang cáp và máng cáp và khay cáp

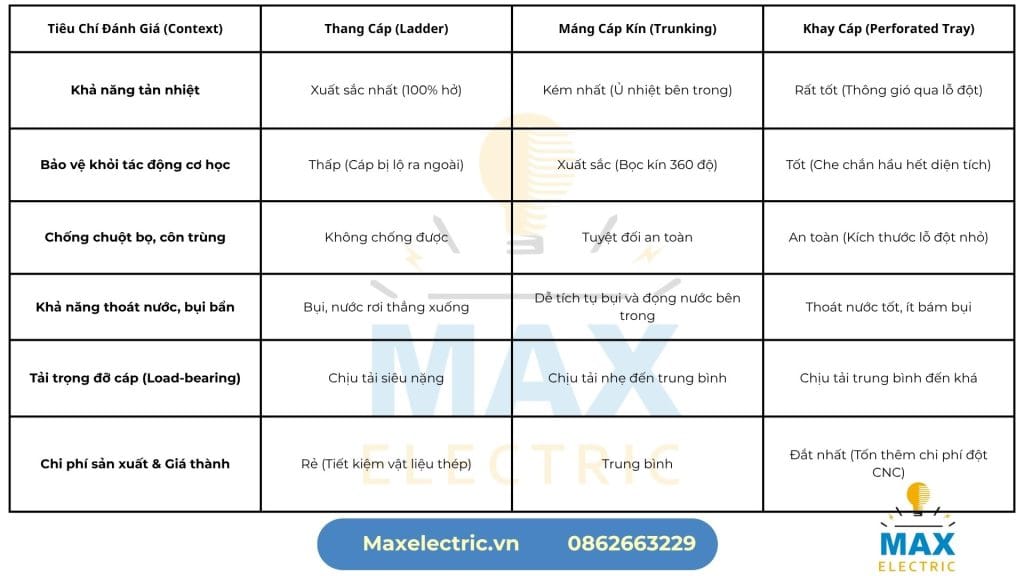

Để giúp các Kỹ sư bóc tách khối lượng (QS) dễ dàng đưa ra quyết định, chúng tôi tổng hợp ma trận so sánh các ngữ cảnh kỹ thuật (Context Terms) dưới đây:
Câu Hỏi Đối Lập (Boolean Questions): Rủi Ro vs Lợi Ích Khi Chọn Lựa
Một quyết định thiết kế sai lầm có thể dẫn đến hệ lụy nghiêm trọng. Hãy xem xét các tình huống sau:
Câu hỏi 1: Điều gì xảy ra nếu dùng Máng Cáp Kín cho Trục cáp động lực chính (Shaft)?
Rủi ro: Các sợi cáp tổng (tiết diện 120mm2 – 240mm2) tỏa ra nhiệt lượng khổng lồ. Máng kín sẽ biến thành một “lò ấp nhiệt”, làm nóng chảy vỏ cách điện PVC/XLPE, dẫn đến chạm chập và hỏa hoạn toàn tòa nhà.
Lợi ích khi đổi sang Thang cáp: Tối đa hóa tản nhiệt. Hệ số hiệu chỉnh dòng điện tải của cáp đạt mức cao nhất, đảm bảo cáp không bị suy giảm công suất.
Câu hỏi 2: Có nên dùng Thang Cáp để đi dây mạng LAN, cáp tín hiệu âm trần?
Rủi ro: Cáp mạng rất mỏng manh. Dùng thang cáp sẽ khiến dây bị võng xuống giữa các tay thang. Chuột bọ trên trần thạch cao dễ dàng gặm nhấm đứt đường truyền internet của cả văn phòng.
Lợi ích khi đổi sang Máng cáp kín: Tạo thành một ống ghen khép kín bảo vệ tuyệt đối sợi cáp mỏng, tránh nhiễu chéo tín hiệu (Cross-talk).
Information Gain: Kinh Nghiệm Thực Chiến Độc Quyền Từ Chuyên Gia Max Electric VN

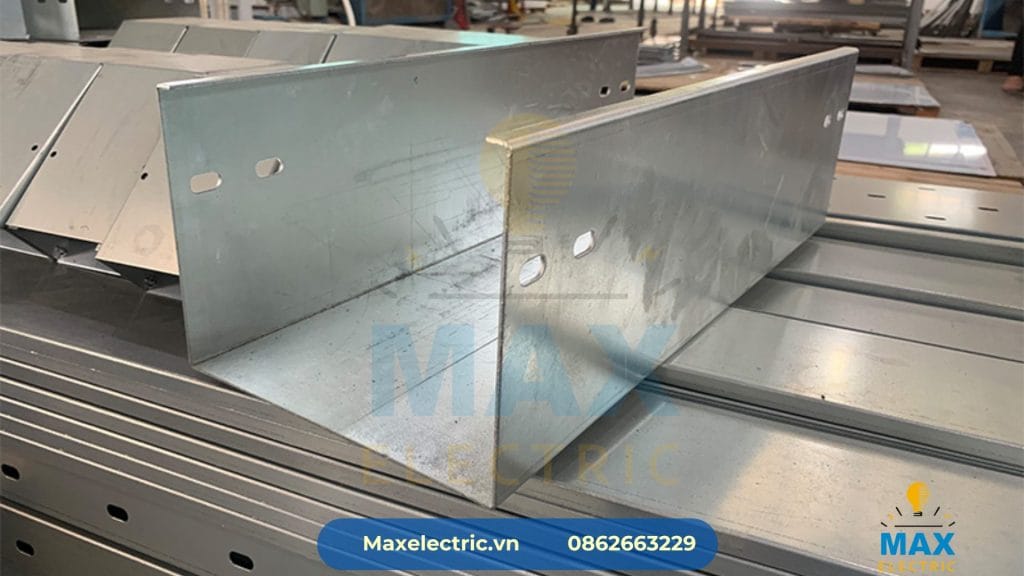

Khác với những lý thuyết sách vở, tại Max Electric VN, chúng tôi đúc kết những kinh nghiệm “xương máu” từ việc gia công và cấp vật tư cho hơn 500+ dự án công nghiệp:
Lỗi Đọng Nước Khó Lường Ở Môi Trường Nhà Máy
Nhiều nhà thầu chọn Máng cáp kín để đi ngoài trời vì nghĩ “kín là không vào nước”. Đây là sai lầm trí mạng! Tại các nhà máy dệt may hoặc khu vực có hệ thống Chiller làm mát, sự chênh lệch nhiệt độ ngày-đêm gây ra hiện tượng ngưng tụ sương (Condensation) NGAY BÊN TRONG LÒNG MÁNG KÍN. Nước đọng lại không thoát ra được, lâu ngày làm rỉ sét hệ thống và rò điện.
Giải pháp Max Electric: Bắt buộc sử dụng Khay cáp đục lỗ mạ kẽm nhúng nóng cho môi trường này. Nước ngưng tụ đến đâu sẽ nhỏ giọt qua lỗ đột thoát ra ngoài đến đó.
Vấn Nạn Xước Cáp Do Bavia Đột Dập
Khi chọn mua Khay cáp đục lỗ, nếu bạn mua ở các xưởng cơ khí cỏ sử dụng máy đột dập thủ công, viền lỗ thường để lại dăm kim loại (bavia). Khi kéo dây điện trên bề mặt khay, dây sẽ bị rạch xước vỏ cách điện.
Cam kết Max Electric: Chúng tôi sử dụng 100% hệ thống máy cắt chấn đột Amada CNC Nhật Bản. Viền lỗ đột oval trên khay cáp nhẵn thín. Kết hợp 7 bể tẩy rửa bề mặt trước khi sơn tĩnh điện, đảm bảo công nhân kéo cáp “mượt như lụa”, tỷ lệ xước cáp = 0%.
Tổng Kết: Khi Nào Dùng Loại Nào? (Bản Đồ Ứng Dụng)
Để kết luận, hãy ghi nhớ “Công thức vàng” trong phân bổ hệ thống đỡ cáp:

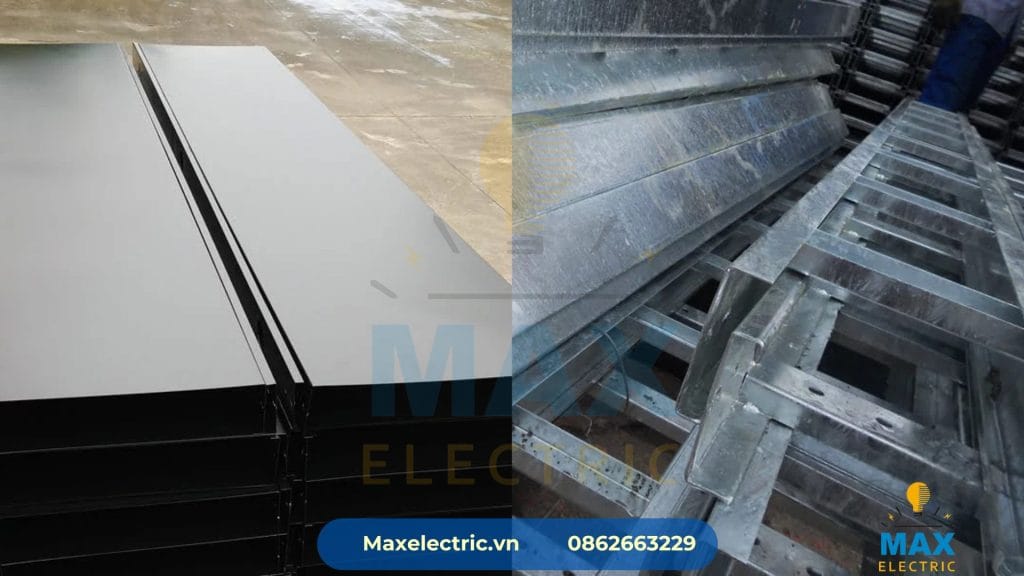

Chọn Thang Cáp (Ladder) khi: Đi cáp động lực lớn, trục đứng (Shaft) tòa nhà, phòng đặt Máy biến áp/Tủ MSB, tầng hầm khô ráo. Nơi cần chịu tải nặng và ưu tiên tản nhiệt.
Chọn Máng Cáp Kín (Trunking) khi: Đi cáp nhánh, cáp chiếu sáng, cáp tín hiệu/mạng/camera âm trần thạch cao. Nơi cần chống chuột, bụi và yêu cầu thẩm mỹ cao (văn phòng).
Chọn Khay Cáp Đục Lỗ (Tray) khi: Thi công phòng Server (Data Center), nhà máy sản xuất, khu vực có khả năng ngưng tụ hơi ẩm nhưng vẫn cần tản nhiệt cho số lượng cáp trung bình.
