Một hệ thống tự động hóa trị giá hàng tỷ đồng sẽ trở nên vô nghĩa, thậm chí mang lại rủi ro cháy nổ thảm khốc nếu chiếc tủ điện tự động hóa được lắp ráp cẩu thả, sai tiêu chuẩn và không được kiểm định tiêu chuẩn chất lượng tủ điện tự động hóa.
Nhiều Chủ đầu tư và Nhà thầu khi nghiệm thu tủ điện thường chỉ quan tâm đến câu hỏi: “Bật điện lên máy có chạy không?”. Đây là một sai lầm chết người! Một chiếc tủ điện chất lượng kém vẫn có thể chạy được trong vài tháng đầu, nhưng sẽ nhanh chóng bộc lộ sự xuống cấp: Aptomat nhảy chập chờn, biến tần báo lỗi quá nhiệt, rơ-le đánh lửa, hoặc dây tín hiệu bị nhiễu.
Vậy làm thế nào để bóc trần năng lực của một đơn vị lắp ráp? Hãy cùng các chuyên gia kỹ thuật từ Max Electric VN đi sâu vào 5 tiêu chuẩn chất lượng tủ điện tự động hóa chuyên nghiệp nhất hiện nay.
Xem thêm: Tư Vấn Giải Pháp Tối Ưu Cho Hệ Thống Tự Động Hóa Doanh Nghiệp Từ Max Electric VN
Tiêu Chuẩn Về Cơ Khí & Vỏ Tủ Điện
Vỏ tủ không chỉ là cái hộp đựng thiết bị, nó là lớp áo giáp bảo vệ linh kiện khỏi môi trường khắc nghiệt và bảo vệ tính mạng con người. Khi đánh giá, hãy kiểm tra:
- Độ dày vật liệu: Tủ công nghiệp tiêu chuẩn phải sử dụng thép tấm cán nguội dày tối thiểu 1.5mm – 2.0mm. Nếu gõ vào thấy tiếng vang mỏng, lùng bùng thì chắc chắn đơn vị gia công đã ăn bớt vật liệu.
- Chỉ số bảo vệ: Tủ đặt trong phòng điều hòa có thể dùng IP43. Nhưng nếu đặt ở xưởng nhiều bụi, môi trường có nước thì phải đạt chuẩn IP54 hoặc IP65 có gioăng cao su đúc nguyên khối ở mép cửa, có máng nước.
- Nước sơn tĩnh điện: Bề mặt phải láng mịn, không có hiện tượng rộp bóng khí. Sơn tĩnh điện tốt giúp tủ chống ăn mòn và cách điện tuyệt đối. Ở môi trường hóa chất/thực phẩm, bắt buộc phải dùng Inox 304.

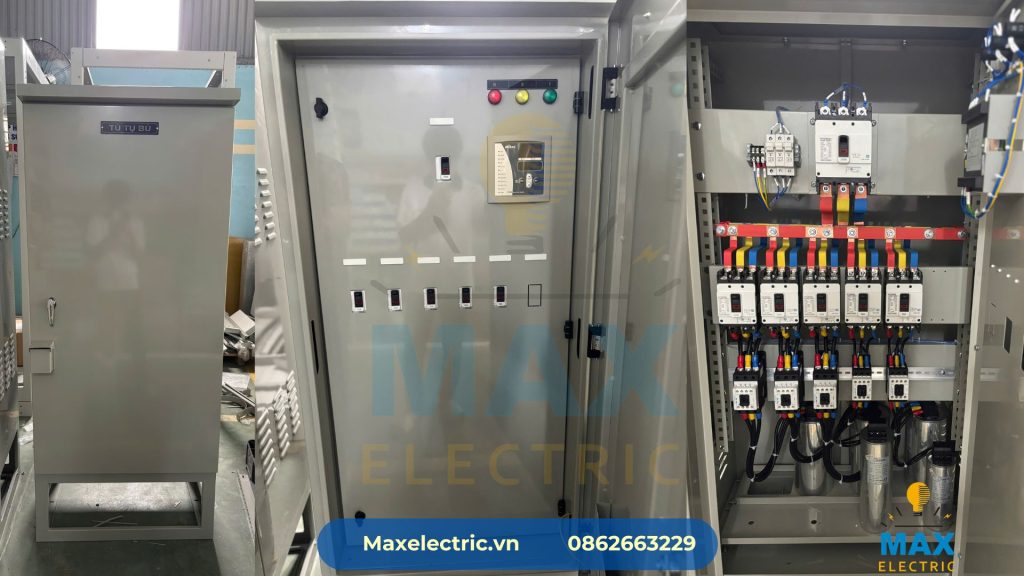

Tiêu Chuẩn Về Bố Trí Thiết Bị & Khả Năng Tản Nhiệt
Đây là yếu tố phân biệt thợ và kỹ sư điện chuyên nghiệp.
- Khoảng cách an toàn: Các thiết bị phát nhiệt lớn như Biến tần, Khởi động mềm phải được lắp đặt với khoảng cách hở 2 bên và trên/dưới đúng theo Tài liệu kỹ thuật của hãng để đảm bảo luồng khí lưu thông.
- Phân vùng tín hiệu: Dây động lực (220V/380V) và dây tín hiệu điều khiển (24VDC, 4-20mA, cáp mạng Profinet) TUYỆT ĐỐI KHÔNG được đi chung trong một máng nhựa. Phải đi mương cáp riêng hoặc dùng vách ngăn kim loại để chống nhiễu từ trường.
- Hệ thống làm mát: Tủ phải có quạt hút gió hoặc hệ thống điều hòa tủ điện nếu môi trường bên ngoài quá nóng.

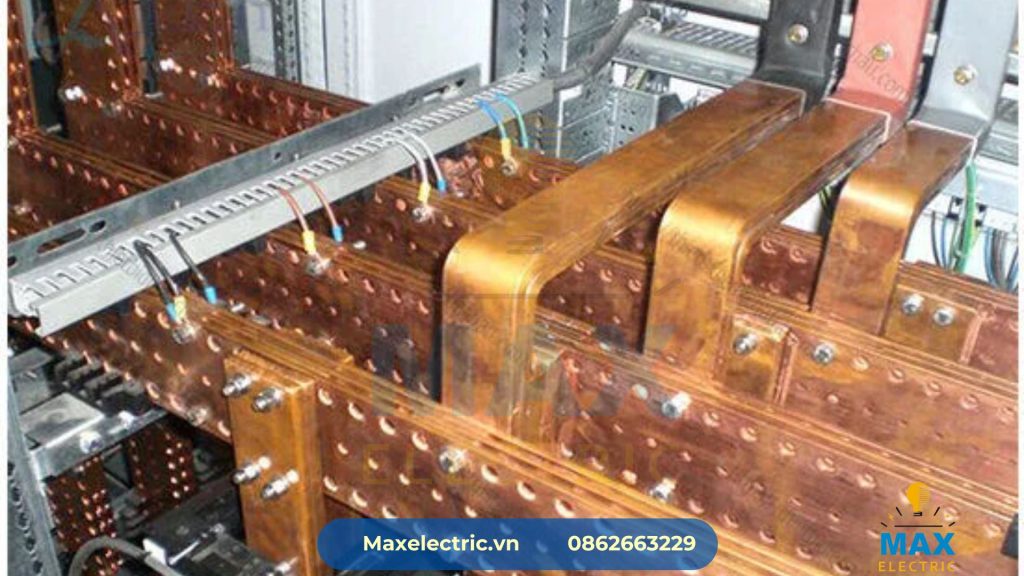

Tiêu Chuẩn Về Hệ Thống Thanh Cái Đồng & Đấu Nối
Bước tiếp theo trong việc đánh giá chất lượng tủ điện tự động hóa là nhìn vào các đường dây mạch máu:
- Thanh cái đồng: Phải sử dụng đồng nguyên chất. Cạnh thanh đồng phải được bo tròn để tránh phóng điện vầng quang. Đồng phải được bọc gen co nhiệt phân màu rõ ràng (Đỏ – Vàng – Xanh – Đen) và có lớp mỡ dẫn điện tại các điểm bắt ốc.
- Bấm đầu cosse: 100% đầu dây cáp phải được bấm cosse chắc chắn bằng kìm thủy lực, không để hở sợi đồng non. Nếu dây bọc không kín, điện trở tiếp xúc sẽ tăng cao gây phát nhiệt và chập cháy.
- Đánh số ống lồng: Mọi sợi dây phải được luồn ống lồng in số bằng máy tự động ở cả 2 đầu dây. Số trên ống lồng phải khớp 100% với Sơ đồ nguyên lý. Đây là cứu cánh duy nhất cho kỹ sư bảo trì khi cần dò lỗi lúc nửa đêm!
![Hình ảnh: Cận cảnh các dải dây tín hiệu được đấu nối vuông vức, bọc đầu cosse cách điện và đánh số ống lồng sắc nét bên trong tủ PLC do Max Electric gia công]
Tiêu Chuẩn Lựa Chọn Linh Kiện & Nguồn Gốc CO/CQ
Một chiếc tủ điện chắp vá thường sử dụng lẫn lộn nhiều thương hiệu rẻ tiền hoặc hàng nhái.
Một hệ thống tủ tự động hóa chất lượng cao cần tính đồng bộ. Nếu dùng thiết bị đóng cắt của Siemens, hãy cố gắng dùng toàn bộ của Siemens hoặc một hãng tương đương để đảm bảo độ nhạy cắt ngắn mạch phối hợp.
Đơn vị lắp ráp phải cung cấp đầy đủ Giấy chứng nhận xuất xứ CO và Giấy chứng nhận chất lượng CQ cho từng chiếc Aptomat, Relay, Biến tần… để chứng minh hàng chính hãng mới 100%.
Tiêu Chuẩn Kiểm Tra Thử Nghiệm Quy Trình FAT & SAT
Đây là bước nghiệm thu cuối cùng và quan trọng nhất. Một nhà thầu uy tín như Max Electric VN luôn thực hiện nghiêm ngặt:
- FAT: Trước khi giao hàng, tủ phải được đo điện trở cách điện bằng đồng hồ Megger (chống rò điện ra vỏ tủ), thử nghiệm thông mạch và cấp nguồn chạy giả lập phần mềm PLC/HMI ngay tại xưởng.
- SAT: Sau khi lắp đặt tủ tại nhà máy của khách hàng, tiến hành chạy liên động có tải, đánh giá độ rung, tiếng ồn và nhiệt độ của tủ khi chạy Full-load.
Max Electric VN: Tiêu Chuẩn Chất Lượng Tủ Điện Tự Động Hóa
Việc đánh giá và nghiệm thu tủ điện tự động hóa đòi hỏi chuyên môn rất cao. Nếu Quý khách đang tìm kiếm một đối tác có đủ năng lực sản xuất hệ thống điện chuẩn hóa từ bản vẽ đến hiện trường, Max Electric VN chính là sự lựa chọn số 1.
Sở hữu nhà máy CNC quy mô tại KCN Công nghệ cao Hòa Lạc cùng đội ngũ kỹ sư tự động hóa thực chiến, chúng tôi tự tin mời Chủ đầu tư đến tận xưởng để giám sát quy trình sản xuất và tham gia nghiệm thu FAT với những tiêu chuẩn khắt khe nhất.
Chúng tôi không chỉ bán tủ điện, chúng tôi bán sự an toàn và ổn định cho dây chuyền của bạn suốt 20 năm tới!
