Cập nhật lần cuối: tháng 7/2026 – Biên soạn bởi đội ngũ kỹ sư Max Electric VN

Tủ điện ATS (Automatic Transfer Switch) đảm bảo nguồn điện liên tục bằng cách tự động chuyển sang máy phát điện trong 8–15 giây khi mất điện lưới không cần người vận hành can thiệp. Mỗi ngành có yêu cầu ATS khác nhau về thời gian chuyển nguồn, cấu hình dự phòng và tiêu chuẩn nghiệm thu.

Bài viết này tập trung vào giải pháp ATS theo từng ngành cụ thể giúp chủ đầu tư, ban quản lý dự án và kỹ sư M&E chọn đúng cấu hình ATS phù hợp với yêu cầu vận hành và ngân sách.

Xem thêm: Nguyên Lý của Tủ ATS

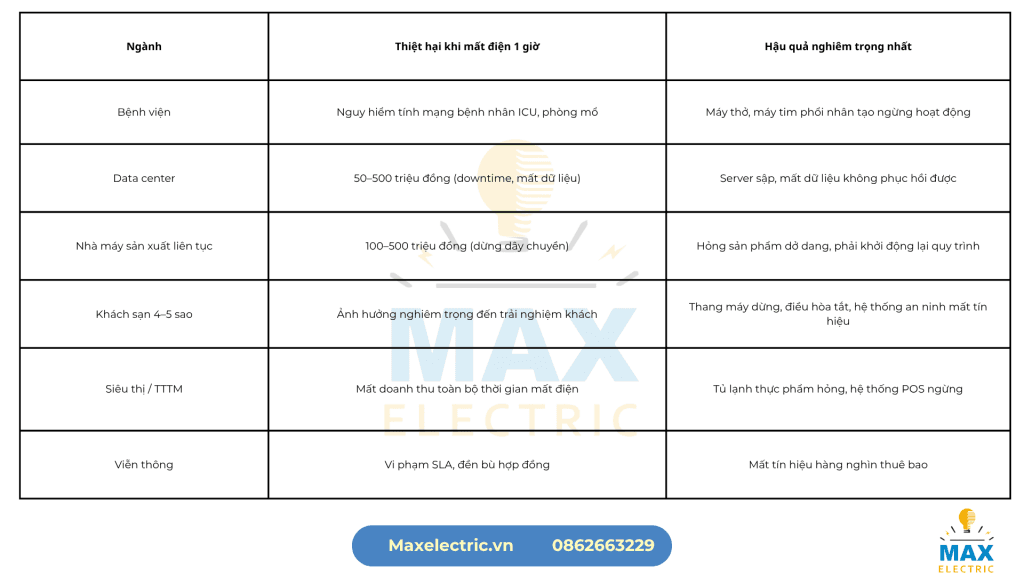

Vì sao mất điện gây thiệt hại nghiêm trọng hơn nhiều người nghĩ?

Với chi phí đầu tư tủ ATS từ 15–500 triệu đồng tùy quy mô, đây là khoản đầu tư có ROI rõ ràng chỉ cần tránh được 1-2 sự cố mất điện là hoàn vốn.

Liên hệ báo giá

Giải pháp ATS theo từng ngành yêu cầu kỹ thuật khác nhau

Bệnh viện và cơ sở y tế

Đây là ngành có yêu cầu khắt khe nhất về ATS, tuân thủ TCVN 9206:2012 và QCVN 06:2022/BXD:

• Cấu hình bắt buộc 3 nguồn: Lưới điện chính → ATS → Máy phát điện (nguồn khẩn cấp) + UPS (nguồn duy trì tức thời)
• Phân nhóm tải ưu tiên: Nhóm 1 (phòng mổ, ICU, phòng hồi sức) phải có điện trong vòng 0.5 giây dùng UPS. Nhóm 2 (chiếu sáng hành lang, thang máy) chịu được 10- 15 giây chờ máy phát
• ATS không được tự dừng bơm PCCC: Relay bảo vệ quá tải chỉ cảnh báo, không được ngắt mạch khi đang chữa cháy
• Test định kỳ bắt buộc: Vận hành thử ATS và máy phát hàng tuần, ghi biên bản theo TCVN 7336

Trung tâm dữ liệu (Data Center)

• Thời gian chuyển nguồn dưới 20ms: Dùng STS (Static Transfer Switch) không có tiếp điểm cơ học, chuyển bằng thyristor bán dẫn
• Dự phòng N+1 hoặc 2N: Mỗi ATS có 1 ATS dự phòng song song đảm bảo không có điểm lỗi đơn (single point of failure)
• Tích hợp DCIM/BMS: ATS truyền dữ liệu về hệ thống quản lý hạ tầng data center qua SNMP hoặc Modbus
• Phòng ATS riêng biệt: Không đặt chung với thiết bị IT, yêu cầu kiểm soát truy cập và camera giám sát 24/7

Nhà máy sản xuất liên tục

• ATS cho tải đặc thù: Động cơ lớn (trên 100kW) cần relay trễ khởi động lại để tránh dòng xung đồng thời khi chuyển nguồn
• Đồng bộ tần số (synchronization): Một số dây chuyền nhạy cảm yêu cầu ATS kiểm tra tần số máy phát khớp lưới điện trước khi chuyển
• Tích hợp PLC và SCADA: ATS gửi tín hiệu trạng thái về tủ PLC để dây chuyền tự động dừng an toàn hoặc chuyển chế độ vận hành khi nguồn thay đổi

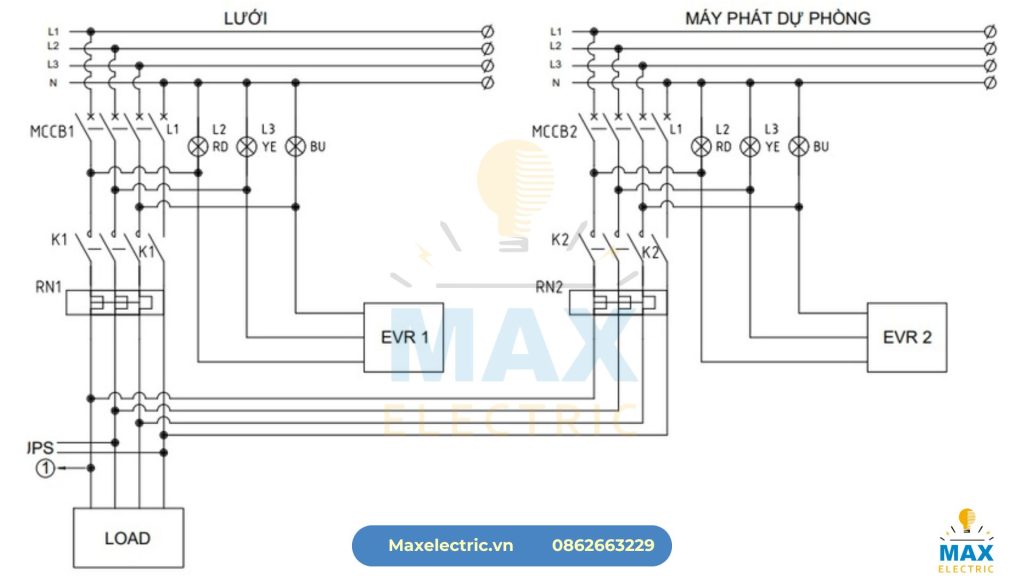

Khách sạn và tòa nhà thương mại

• Phân nhóm tải chiếu sáng sự cố: Chiếu sáng thoát hiểm phải có điện trong vòng 5 giây theo TCVN 9206
• ATS cho thang máy: Ít nhất 1 thang máy phải chạy được bằng máy phát để sơ tán khách
• Tích hợp BMS: ATS báo cáo trạng thái về hệ thống BMS của tòa nhà để property manager theo dõi từ xa

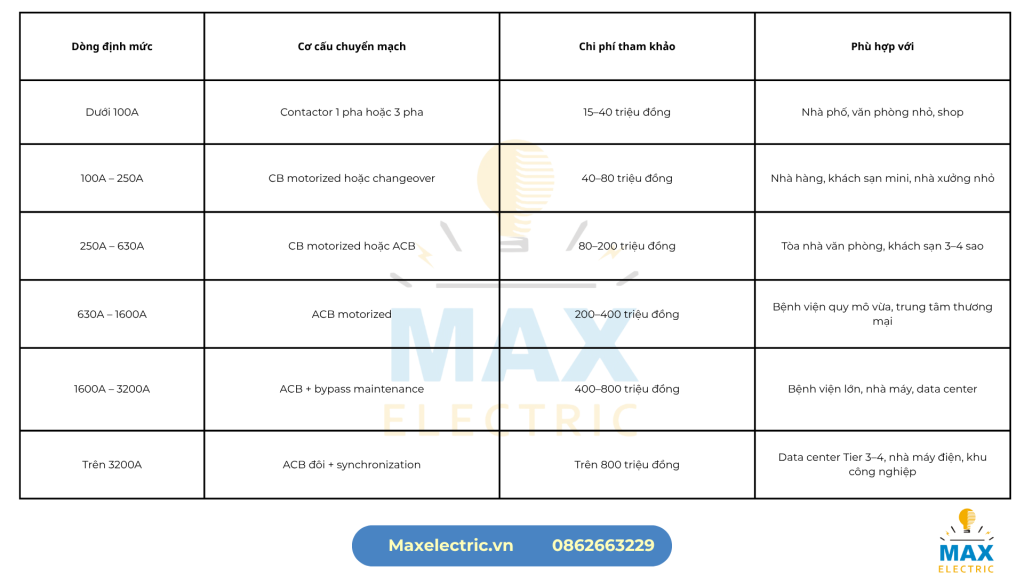

Chi phí đầu tư tủ ATS- bảng tham khảo theo công suất

Lưu ý: Giá trên chưa bao gồm máy phát điện và cáp kết nối. Chi phí thực tế phụ thuộc vào hãng thiết bị (Schneider, ABB, LS…) và cấu hình tích hợp thêm (BMS, SCADA, module truyền thông).

Liên hệ báo giá

Quy trình tư vấn và lắp đặt tủ ATS tại Max Electric VN

1. Khảo sát và thu thập thông tin: Công suất máy phát, sơ đồ hệ thống điện hiện tại, yêu cầu tải ưu tiên, vị trí đặt tủ ATS và tiêu chuẩn nghiệm thu của chủ đầu tư
2. Thiết kế và lập dự toán: Kỹ sư thiết kế sơ đồ nguyên lý ATS, chọn hãng và model thiết bị phù hợp ngân sách, lập bảng dự toán chi tiết
3. Phê duyệt thiết kế: Chủ đầu tư hoặc tư vấn giám sát xem xét và phê duyệt bản vẽ shop drawing trước khi sản xuất

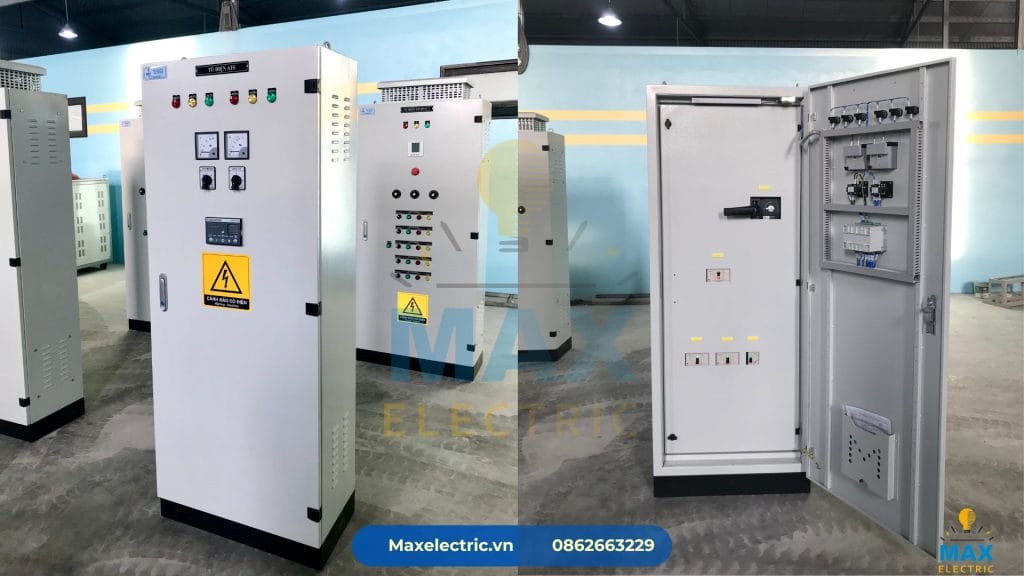

4. Sản xuất tủ ATS: Gia công vỏ tủ CNC, lắp ráp thiết bị, đấu nối, cài đặt relay giám sát điện áp và thử nghiệm xuất xưởng
5. Lắp đặt tại công trình: Cẩu vận chuyển, kéo cáp kết nối MSB và tủ máy phát, đấu nối đầu cáp, kiểm tra cách điện
6. Commissioning và bàn giao: Test chuyển nguồn thực tế, cài đặt thông số relay, bàn giao kèm hồ sơ hoàn công, hướng dẫn vận hành và bảo trì

Tủ ATS trong hệ thống điện tổng thể

Tủ ATS luôn là một phần trong hệ thống điện phân cấp hoạt động phối hợp với tủ điện phân phối tổng MSB và hệ thống tủ điện điều khiển PLC để đảm bảo vận hành liên tục toàn bộ công trình.

Với các dự án cần giám sát từ xa, tủ ATS của Max Electric VN có thể tích hợp module truyền thông để kết nối với hệ thống SCADA cho phép quản lý trạng thái nguồn điện của nhiều công trình trên cùng một màn hình giám sát trung tâm.
