Tủ khởi động sao tam giác là gì ?
Trong công nghiệp, động cơ điện ba pha đóng vai trò trung tâm trong các dây chuyền sản xuất, hệ thống bơm nước, quạt gió hay máy nén khí. Tuy nhiên, một vấn đề thường gặp khi vận hành động cơ là dòng khởi động quá lớn, có thể gấp 5 – 7 lần dòng định mức, gây ảnh hưởng đến lưới điện và giảm tuổi thọ thiết bị. Để khắc phục, giải pháp được sử dụng phổ biến là tủ khởi động sao tam giác.
Tủ khởi động sao tam giác là loại tủ điện dùng để giảm dòng khởi động cho động cơ không đồng bộ ba pha roto lồng sóc. Thay vì cấp điện trực tiếp ở chế độ tam giác, tủ sẽ cho động cơ khởi động ở chế độ sao, sau một khoảng thời gian nhất định sẽ tự động chuyển sang chế độ tam giác. Cách khởi động này giúp giảm dòng khởi động xuống khoảng 1/3 so với khởi động trực tiếp, đồng thời đảm bảo động cơ vận hành ổn định hơn.
Tìm hiểu thêm: Tất Tần Tật Về Tủ Điện Điều Khiển Động Cơ 2023
Nguyên lý hoạt động của tủ khởi động sao tam giác
Nguyên lý của tủ khởi động sao tam giác dựa trên sự thay đổi cách đấu dây cuộn dây stato của động cơ. Khi khởi động ở chế độ sao, điện áp đặt lên mỗi cuộn dây chỉ bằng 1/√3 lần điện áp dây, từ đó dòng điện khởi động giảm đi đáng kể. Sau khi động cơ đã đạt đến một tốc độ nhất định, hệ thống sẽ chuyển sang chế độ tam giác để động cơ chạy đủ công suất định mức.
Trình tự hoạt động cơ bản như sau:
- Ban đầu, công tắc tơ sao đóng, động cơ được đấu theo kiểu sao.
- Sau một khoảng thời gian trễ (thường vài giây), công tắc tơ sao mở ra và công tắc tơ tam giác đóng lại.
- Động cơ chuyển sang chế độ tam giác và vận hành ổn định ở công suất định mức.
Quá trình này thường được điều khiển tự động nhờ rơ le thời gian, giúp vận hành thuận tiện và an toàn.
Tìm hiểu thêm: TỦ ĐIỆN ĐIỀU KHIỂN ĐỘNG CƠ MCC 2024

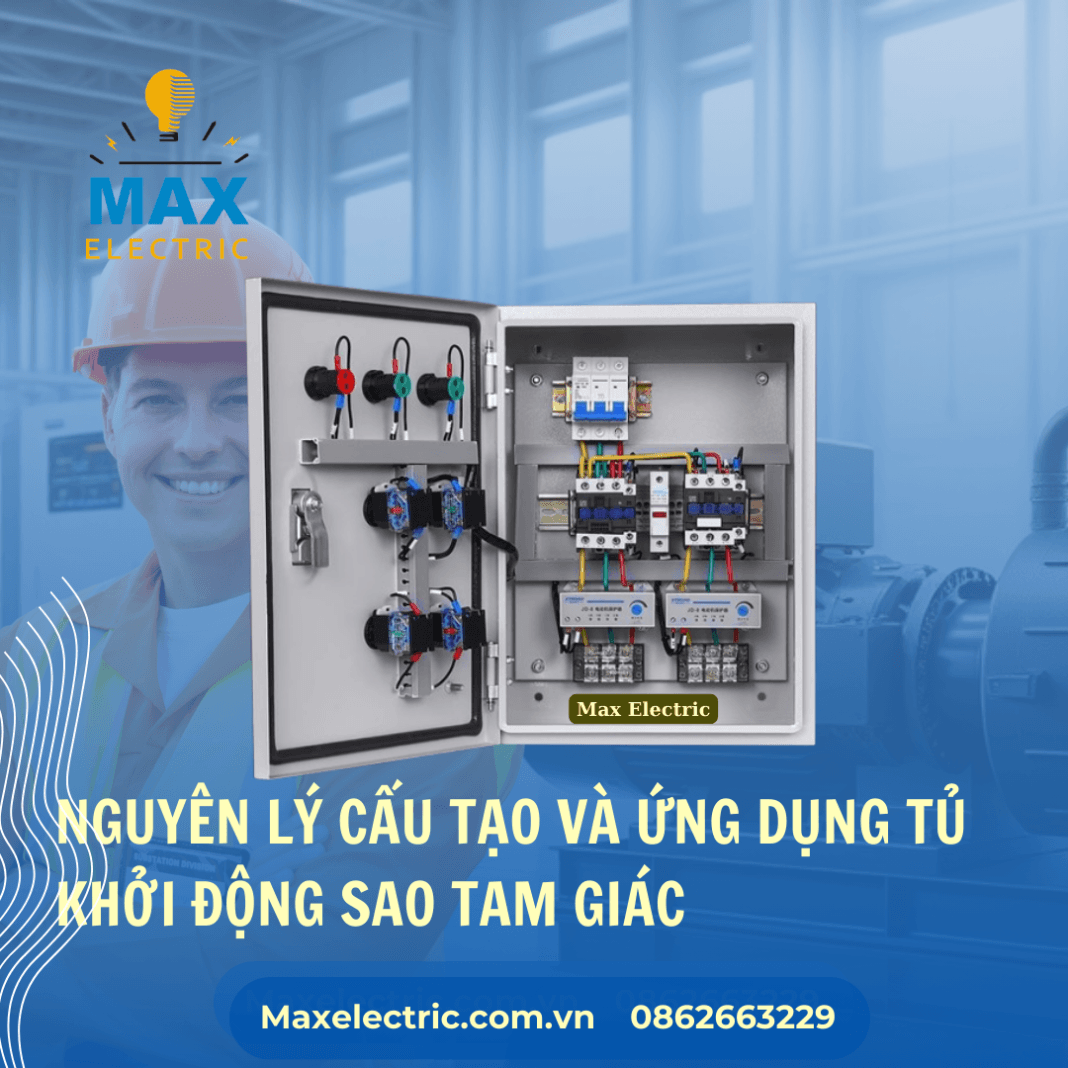

Cấu tạo của tủ khởi động sao tam giác
Một tủ khởi động sao tam giác điển hình thường bao gồm các thành phần chính sau:
- Aptomat hoặc MCCB: dùng để đóng cắt và bảo vệ quá tải, ngắn mạch cho toàn bộ hệ thống.
- Ba công tắc tơ (Contactor): gồm công tắc tơ chính, công tắc tơ sao và công tắc tơ tam giác.
- Rơ le nhiệt: bảo vệ động cơ khi quá tải.
- Rơ le thời gian (Timer): điều khiển quá trình chuyển đổi từ sao sang tam giác.
- Các thiết bị phụ trợ: cầu chì, nút nhấn, đèn báo, terminal đấu dây…
Bên ngoài, tủ thường được chế tạo bằng thép sơn tĩnh điện, thiết kế chắc chắn, đảm bảo tính thẩm mỹ và an toàn trong môi trường công nghiệp.
Ưu điểm của tủ khởi động sao tam giác
Việc sử dụng tủ khởi động sao tam giác mang lại nhiều lợi ích rõ rệt trong thực tế:
- Giảm dòng khởi động, hạn chế sụt áp lưới điện.
- Bảo vệ động cơ và tăng tuổi thọ thiết bị.
- Đảm bảo hệ thống điện vận hành ổn định, an toàn.
- Giảm chi phí đầu tư so với các giải pháp khởi động mềm hay biến tần.
- Cấu tạo đơn giản, dễ bảo trì, sửa chữa.
Chính vì vậy, tủ sao tam giác là lựa chọn phù hợp cho nhiều ứng dụng công nghiệp có yêu cầu khởi động động cơ công suất vừa và lớn.
Tìm hiểu thêm: Giải Thích Mạch Điện Xoay Chiều 3 Pha Dạng Hình Sao và Tam Giác
Ứng dụng của tủ khởi động sao tam giác
Trong công nghiệp, tủ khởi động sao tam giác được ứng dụng rộng rãi ở nhiều hệ thống:
- Trạm bơm nước công suất lớn.
- Hệ thống quạt gió, quạt hút, quạt công nghiệp.
- Máy nén khí, máy nghiền, băng tải.
- Dây chuyền sản xuất có động cơ công suất trung bình và lớn.
Nhờ ưu điểm giảm dòng khởi động mà tủ sao tam giác trở thành một giải pháp kinh tế, hiệu quả cho các doanh nghiệp sản xuất.
Khi nào nên dùng tủ khởi động sao tam giác
Không phải mọi động cơ đều phù hợp để khởi động bằng sao tam giác. Giải pháp này thường được áp dụng cho động cơ có công suất từ 7,5kW trở lên, được thiết kế để vận hành ở điện áp tam giác nhưng cho phép khởi động ở điện áp sao. Ngoài ra, hệ thống cần có tải nhẹ hoặc trung bình lúc khởi động, tránh những ứng dụng cần mô-men xoắn khởi động cao.
So sánh tủ khởi động sao tam giác với các phương pháp khác
Trong thực tế, có nhiều phương pháp khởi động động cơ như khởi động trực tiếp, khởi động bằng điện trở, khởi động mềm hay biến tần. So với các giải pháp khác, tủ sao tam giác có ưu và nhược điểm riêng:
- So với khởi động trực tiếp: ưu điểm lớn nhất là giảm dòng khởi động.
- So với soft starter hay biến tần: chi phí đầu tư thấp hơn nhiều, nhưng ít linh hoạt hơn về điều khiển tốc độ.
- So với điện trở khởi động: cấu trúc đơn giản, dễ lắp đặt hơn.
Do đó, tủ khởi động sao tam giác thường là lựa chọn tối ưu cho những doanh nghiệp muốn cân bằng giữa hiệu quả kỹ thuật và chi phí đầu tư.
Lưu ý khi lắp đặt và vận hành tủ khởi động sao tam giác
Để đảm bảo tủ hoạt động hiệu quả và an toàn, cần chú ý một số điểm sau:
- Lựa chọn đúng công suất động cơ phù hợp với tủ.
- Cài đặt thời gian chuyển đổi từ sao sang tam giác hợp lý, tránh chuyển quá nhanh hoặc quá chậm.
- Đảm bảo hệ thống dây dẫn, cầu dao, thiết bị bảo vệ đạt tiêu chuẩn.
- Thường xuyên kiểm tra, bảo trì định kỳ các thiết bị trong tủ.
Việc tuân thủ đúng kỹ thuật lắp đặt và vận hành không chỉ giúp tăng tuổi thọ động cơ mà còn đảm bảo an toàn cho toàn bộ hệ thống điện.
Tủ khởi động sao tam giác tại Max Electric
Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị điện công nghiệp, Max Electric tự hào mang đến cho khách hàng những giải pháp tủ khởi động sao tam giác chất lượng cao, đáp ứng tiêu chuẩn kỹ thuật khắt khe.
Sản phẩm do Max Electric cung cấp được thiết kế tối ưu, sử dụng linh kiện chính hãng, đảm bảo vận hành ổn định và độ bền lâu dài. Đội ngũ kỹ thuật viên giàu kinh nghiệm luôn sẵn sàng tư vấn, hỗ trợ khách hàng từ khâu thiết kế, lắp đặt cho đến bảo trì sau bán hàng.
Việc lựa chọn tủ khởi động sao tam giác tại Max Electric không chỉ giúp doanh nghiệp tiết kiệm chi phí mà còn đảm bảo an toàn và hiệu quả vận hành cho hệ thống sản xuất.
Kết luận
Trong bối cảnh công nghiệp ngày càng phát triển, việc sử dụng tủ khởi động sao tam giác là một giải pháp kinh tế và hiệu quả để vận hành động cơ công suất lớn. Với nguyên lý hoạt động đơn giản, cấu tạo dễ bảo trì, cùng những ưu điểm vượt trội về giảm dòng khởi động và bảo vệ động cơ, tủ sao tam giác đã trở thành lựa chọn phổ biến của nhiều doanh nghiệp.
Nếu bạn đang tìm kiếm một giải pháp tin cậy, hãy để Max Electric đồng hành và mang đến cho bạn những sản phẩm tủ khởi động sao tam giác đạt chuẩn, tối ưu cho hệ thống điện công nghiệp của bạn.
