Đối với các nhà máy sản xuất quy mô trung bình đến lớn (như xưởng cán thép, nhà máy nhựa, dệt nhuộm), hệ thống động cơ không đồng bộ và máy biến áp hoạt động liên tục sẽ ngốn một lượng khổng lồ công suất phản kháng. Hậu quả nhãn tiền là hệ số Cos phi sụt giảm nghiêm trọng, kéo theo hóa đơn phạt từ Điện lực (EVN) có thể lên tới hàng chục triệu đồng mỗi tháng.

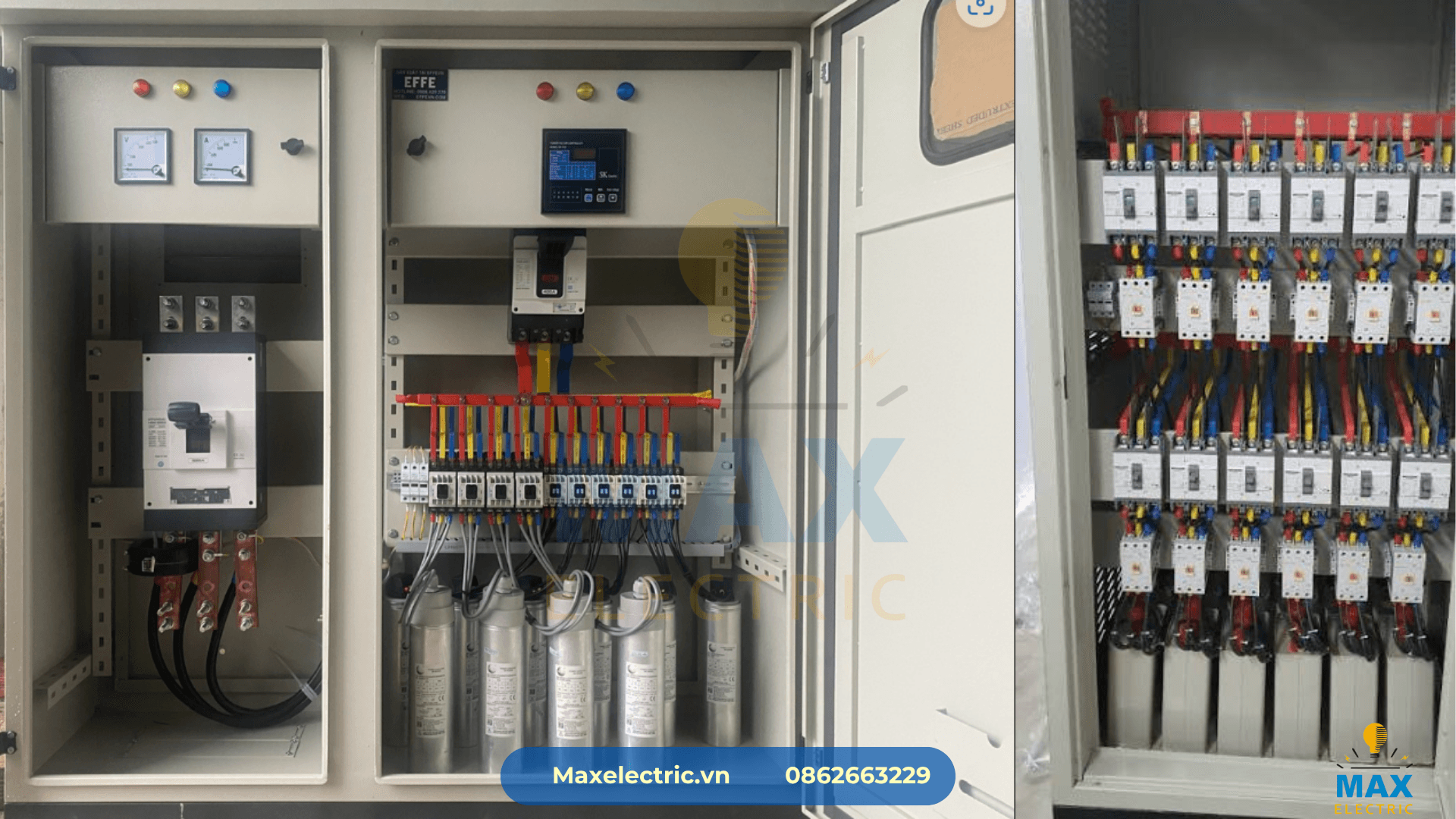

Để giải quyết bài toán này, tủ tụ bù 600kVAr là một trong những mức dung lượng tiêu chuẩn được các kỹ sư cơ điện ưu tiên sử dụng nhất. Tuy nhiên, với mức công suất bù rất lớn này, hệ thống sẽ phát sinh lượng nhiệt bức xạ và dòng xung kích cực kỳ khủng khiếp. Việc thi công tủ 600kVAr không thể áp dụng tư duy lắp ráp của các dòng tủ nhỏ. Dưới lăng kính chuyên môn của Max Electric, bài viết này sẽ bóc tách chi tiết tiêu chuẩn kỹ thuật, cấu hình vật tư an toàn và những rủi ro chí mạng khi doanh nghiệp đầu tư sai cách.
Xem thêm: Báo Giá Tủ Tụ Bù Công Suất Phản Kháng
Tủ Tụ Bù 600kVAr Phù Hợp Cho Trạm Biến Áp Bao Nhiêu?
Trong kỹ thuật điện, dung lượng tủ tụ bù không được chọn bừa bãi mà phải được tính toán đồng bộ với công suất của Trạm biến áp cấp nguồn. Theo kinh nghiệm thiết kế thực chuẩn, hệ số bù thường chiếm từ 40% đến 50% dung lượng biểu kiến (kVA) của trạm biến áp.
Như vậy, tủ tụ bù 600kVAr là sự lựa chọn hoàn hảo và tương thích tuyệt đối cho các nhà máy sử dụng Trạm biến áp 1000kVA hoặc 1250kVA.
Nếu lắp tủ 600kVAr cho trạm quá nhỏ (ví dụ trạm 400kVA), hệ thống rất dễ rơi vào trạng thái “bù lố” (Over-compensation) gây vọt điện áp lưới. Ngược lại, nếu lắp cho trạm 2000kVA, dung lượng 600kVAr có thể không đủ để kéo Cos phi lên mức > 0.95, khiến nhà máy vẫn tiếp tục bị điện lực gõ đầu đóng phạt. Để có con số chính xác nhất, kỹ sư cần phải kẹp dòng và phân tích tải thực tế chứ không chỉ nhìn vào thông số trạm.

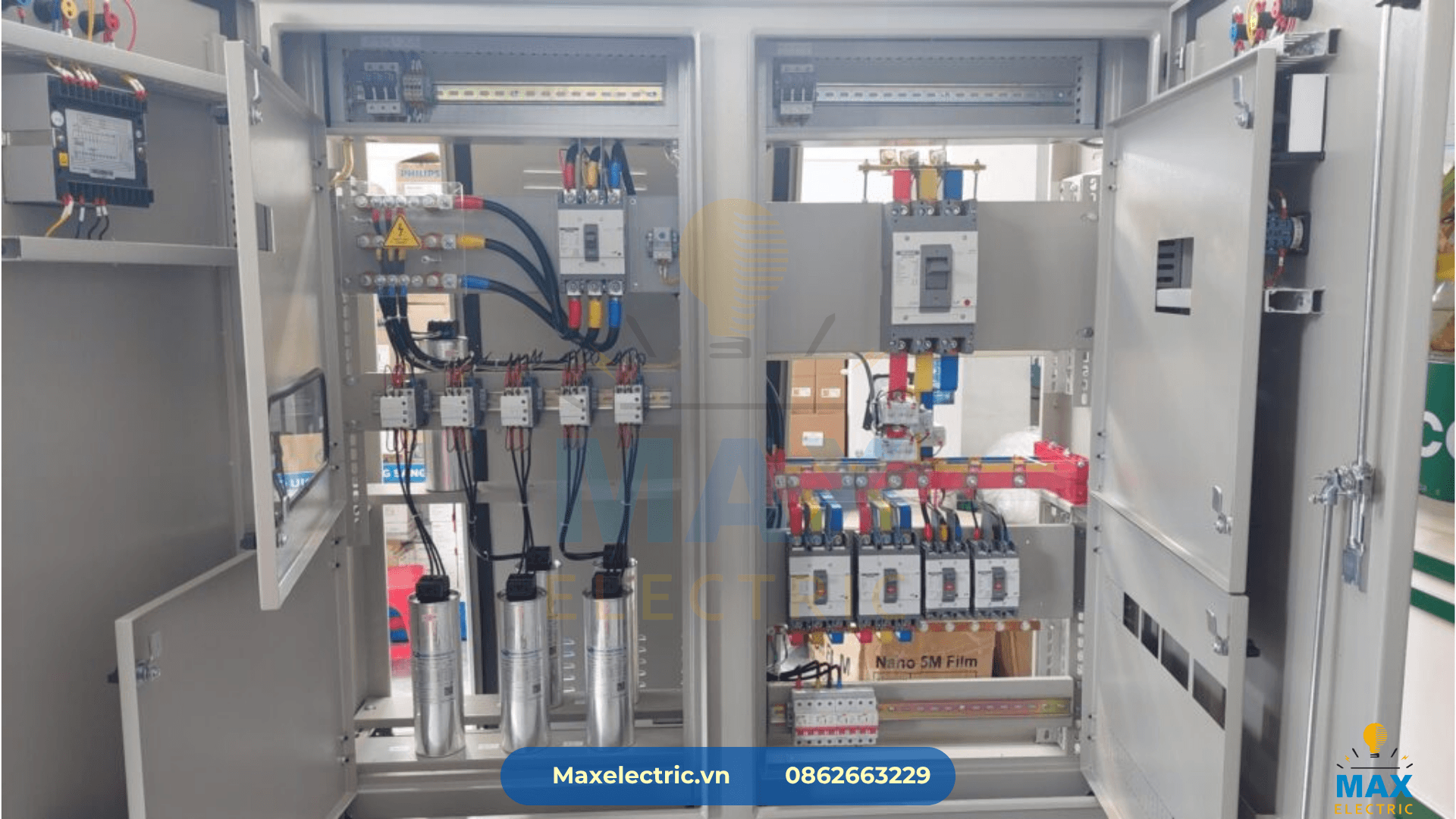

Bóc Tách Cấu Hình Vật Tư Tiêu Chuẩn Cho Tủ Tụ Bù 600kVAr
Một hệ thống 600kVAr mang trong mình nguồn năng lượng khổng lồ. Để tủ vận hành bền bỉ trên 10 năm mà không xảy ra sự cố cháy nổ, cấu trúc vật tư bắt buộc phải tuân thủ các quy chuẩn sau:
Vỏ tủ tản nhiệt khí động học: Chứa 600kVAr linh kiện đồng nghĩa với việc chứa một “lò sưởi” trong phòng điện. Vỏ tủ bắt buộc gia công từ thép tấm cán nguội dày tối thiểu 2.0mm để chịu tải trọng tĩnh hàng tạ của tụ và cuộn kháng. Khung tủ phải có chớp thoáng đục CNC kèm lưới lọc bụi, trên nóc phải gắn ít nhất 2 đến 4 quạt hút gió công suất lớn (Cabinet fans) kèm rơ le nhiệt độ tự động kích hoạt khi tủ vượt mức 35°C.
Chiến lược chia bước (Step) điều khiển: Để dòng điện không bị dao động đột ngột và tối ưu hóa hệ số Cos phi, tủ 600kVAr thường được chia làm 12 cấp (Mỗi cấp 50kVAr). Bộ điều khiển tụ bù (PFR) loại 12 bước từ các hãng Mikro, SK hoặc Ducati sẽ làm nhiệm vụ đóng/cắt luân phiên (Circular switching) để các bình tụ có thời gian nghỉ và làm mát đồng đều.

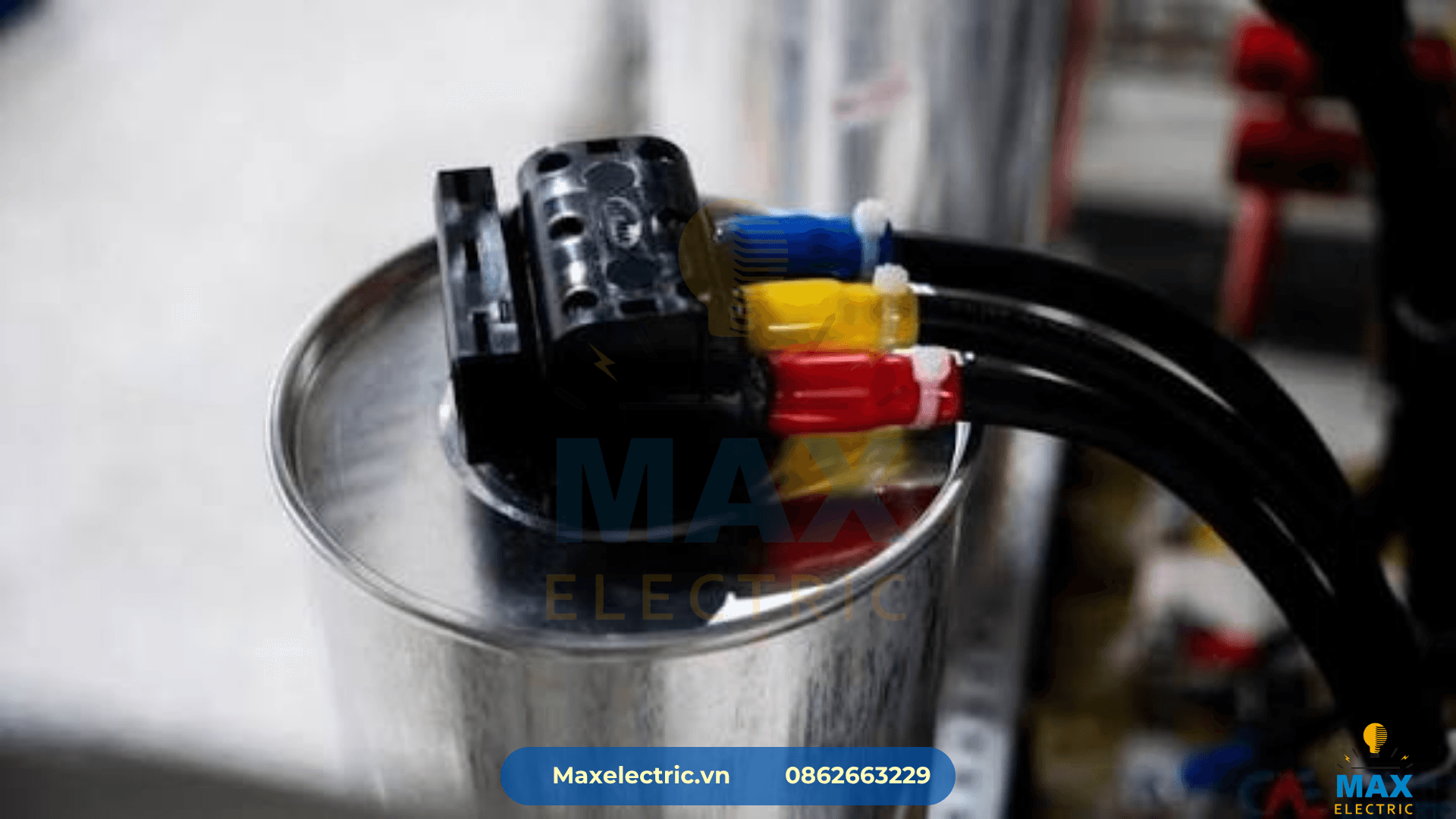

Bắt buộc sử dụng Tụ Bù Dầu: Với công suất lớn và tần suất làm việc Heavy-duty, tuyệt đối không dùng tụ khô (vỏ nhôm). Tủ 600kVAr bắt buộc phải dùng Tụ bù dầu công nghiệp. Lớp dầu cách điện bên trong giúp tụ tản nhiệt cực nhanh, chịu được quá áp và có khả năng tự phục hồi (Self-healing) khi bị thủng điện môi cục bộ.
Contactor chuyên dụng cho tụ bù: Dòng điện xung kích (Inrush current) khi đóng cấp tụ 50kVAr có thể đánh tan chảy các tiếp điểm đồng thông thường. Bắt buộc phải dùng Contactor tụ bù (có khối điện trở xả phụ phía trên) của Schneider, LS hoặc Shihlin để dập tắt hồ quang ngay khoảnh khắc ngậm điện.
Hệ thống thanh cái đồng (Main Busbar): Phải sử dụng thanh đồng đỏ nguyên chất mạ thiếc, tính toán tiết diện chịu tải tối thiểu 1000A – 1200A, cố định bằng các gối sứ cách điện chống vặn xoắn khi có dòng ngắn mạch. Mọi điểm nối phải siết bằng cờ lê lực và bôi mỡ tiếp xúc.
Xem thêm: Chức Năng Của Tủ Tụ Bù Công Suất Phản Kháng
Cảnh Báo 3 Rủi Ro Thảm Khốc Khi Chọn Mua Tủ 600kVAr “Giá Rẻ”
Để ép báo giá xuống mức thấp nhất nhằm trúng thầu, nhiều xưởng gia công trôi nổi đã bất chấp các nguyên tắc an toàn, đẩy nhà máy của bạn vào miệng hỏa hoạn:
Bỏ Qua Bài Toán Sóng Hài – Lỗi Chí Mạng Nổ Tụ
Nhà máy nhựa hoặc thép thường dùng hàng chục biến tần, sinh ra sóng hài bậc 5 và 7 dội về tủ điện. Tủ 600kVAr giá rẻ sẽ không bao giờ có Cuộn kháng lọc hài (Harmonic Detuned Reactor). Khi sóng hài đi vào bình tụ sẽ tạo ra hiện tượng cộng hưởng, dòng điện vọt lên ngưỡng hủy diệt làm nổ tung bình tụ dầu, văng hóa chất bốc cháy ra toàn bộ phòng điện. Tủ đạt chuẩn luôn phải được đo đạc sóng hài và gắn nối tiếp cuộn kháng 6% hoặc 7% để chặn đứng thảm họa này.
Dính Tiếp Điểm Gây Bù Lố Vọt Áp
Sử dụng khởi động từ (Contactor) loại tải động cơ rẻ tiền thay vì loại chuyên dụng cho tụ. Sau vài tháng vận hành, hồ quang sinh ra sẽ hàn dính các tiếp điểm lại với nhau. Bình tụ 50kVAr sẽ bị ngâm điện 24/24 ngay cả khi xưởng nghỉ lễ. Hiện tượng bù lố này đẩy điện áp lưới lên vượt 400V, nung chảy bo mạch của các dàn máy CNC đắt tiền trong xưởng.
Tủ Biến Thành “Lò Bát Quái”
Sử dụng vỏ tủ tôn mỏng 1.2mm, không khoét chớp thoáng và ăn bớt quạt nóc. Nhiệt lượng từ 600kVAr tụ điện bị nhốt kín sẽ nung môi trường bên trong lên 60°C – 70°C. Dầu cách điện trong tụ bị sôi, phồng rộp vỏ và suy giảm 100% dung lượng chỉ sau nửa năm. EVN sẽ lại tiếp tục gửi giấy báo phạt Cos phi dù nhà máy đã mua tủ bù.
Giải Pháp Thi Công Tủ Tụ Bù Từ Chuyên Gia Max Electric
Đứng trước sự an toàn của toàn bộ hệ thống cơ điện trị giá hàng chục tỷ đồng, việc trang bị tủ tụ bù không thể phó mặc cho những đơn vị nghiệp dư. Tại Max Electric, chúng tôi cung cấp giải pháp triệt để với quy trình kỹ thuật minh bạch:
Đo kiểm sóng hài thực địa miễn phí: Kỹ sư mang máy Power Quality Analyzer xuống tận thanh cái trạm biến áp của bạn. Kẹp dòng, phân tích THDi, THDv để quyết định bắt buộc dùng cuộn kháng hay không.
Thiết kế bản vẽ Shop Drawing: Rải layout 3D vỏ tủ, tính toán khoảng cách cách điện, tối ưu luồng gió tản nhiệt cho dàn tụ dầu 600kVAr.
Lập báo giá bóc tách chi tiết: Minh bạch từng thương hiệu linh kiện (Contactor tủ bù, Tụ dầu Epcos/Mikro, PFR…). Khách hàng hiểu rõ từng đồng ngân sách được chi tiêu vào đâu.
Thi công và nghiệm thu khắt khe: Tủ được gia công cắt chấn CNC sắc nét. Toàn bộ thanh cái được siết lực, đánh dấu bút sơn. Đo điện trở cách điện Megger trước khi đóng điện bàn giao.
Kết Luận
Đầu tư một tủ tụ bù 600kVAr chuẩn kỹ thuật là phương án tối ưu nhất để giải cứu trạm biến áp khỏi tình trạng quá tải, làm mát hệ thống cáp nội bộ và xóa sổ vĩnh viễn hóa đơn phạt từ điện lực. Một hệ thống tủ bù chất lượng không chỉ tự hoàn vốn (ROI) cực nhanh trong vòng 3-6 tháng, mà còn là “tấm khiên” bảo vệ mạng lưới điện nhà máy suốt thập kỷ vận hành.
Nếu hệ thống điện của xưởng bạn đang nằm trong diện báo động: Bị phạt tiền Cos phi, tụ bù cũ kêu rè rè, phồng rộp hoặc thường xuyên sụt áp, đừng chần chừ. Hãy nhấc máy và liên hệ ngay với kỹ sư trưởng của chúng tôi qua đường dây nóng 0862 663 229. Đội ngũ chuyên gia cơ điện của Max Electric luôn sẵn sàng khảo sát tận xưởng, phân tích chất lượng điện năng và cung cấp báo giá giải pháp thi công an toàn, tối ưu kinh tế nhất!
