Trong giới thi công cơ điện (M&E), khi nói đến bài toán chống phạt Cos phi, 95% anh em kỹ thuật sẽ nghĩ ngay đến cụm tủ tụ bù ghép chung với Tủ điện phân phối tổng MSB đặt trong xưởng. Đó là hệ thống hạ thế. Tuy nhiên, đối với những dự án công nghiệp nặng như nhà máy xi măng, xưởng cán thép luyện kim hay các trạm cắt của Điện lực, hệ thống bù hạ thế trở nên bất lực. Lúc này, “mãnh thú” thực sự mang tên Tủ tụ bù trung thế mới được triệu gọi.
Ranh giới giữa trung thế và hạ thế không chỉ là câu chuyện của những con số điện áp (22kV so với 0.4kV). Nó là khoảng cách một trời một vực về tiêu chuẩn cấu tạo linh kiện, khoảng cách cách điện, quy trình an toàn cháy nổ và đặc biệt là chi phí đầu tư. Bằng kinh nghiệm nhiều năm trực tiếp chỉ huy thao tác đóng cắt các trạm biến áp lớn, tôi sẽ giúp bạn bóc tách tận gốc rễ 4 điểm khác biệt cốt lõi giữa hai hệ thống này.
Xem thêm: Báo Giá Tủ Tụ Bù Công Suất Phản Kháng
Mức Điện Áp Định Mức Và Vị Trí Bố Trí Trên Sơ Đồ Lưới Điện
Sự khác biệt đầu tiên và dễ nhận thấy nhất chính là vị trí “chốt chặn” của hai loại tủ này trên Sơ đồ nguyên lý đơn tuyến (Single Line Diagram).
Tủ tụ bù hạ thế (Low Voltage – LV): Làm việc ở dải điện áp 380V – 415V (điện 3 pha dân dụng và công nghiệp tiêu chuẩn). Vị trí của nó luôn nằm sau máy biến áp (phía thứ cấp). Nó thường được ghép nối liên động trực tiếp bằng thanh cái đồng với tủ MSB, làm nhiệm vụ bù công suất phản kháng nội bộ cho các động cơ, máy móc bên trong xưởng sản xuất.
Tủ tụ bù trung thế (Medium Voltage – MV): Làm việc ở dải điện áp cực cao, phổ biến tại Việt Nam là 6.6kV, 22kV, hoặc 35kV. Vị trí của nó nằm trước máy biến áp hạ áp (phía sơ cấp), thường được đặt trong các gian lộ tổng của trạm phân phối trung thế (RMU) hoặc trạm Switchgear. Nhiệm vụ của nó là bù thẳng vào lưới điện khu vực, hoặc bù trực tiếp cho những siêu động cơ trung thế (như động cơ nghiền xi măng chạy điện 6.6kV).
Sự Khác Biệt Một Trời Một Vực Về Cấu Tạo Thiết Bị Đóng Cắt
Đóng cắt một dòng điện 380V hoàn toàn khác với việc bẻ gãy một dòng điện 22.000V. Khoảnh khắc tách ngàm tiếp điểm ở lưới trung thế, hồ quang điện phóng ra sáng rực và có sức công phá như một quả bom nhỏ nếu không được dập tắt đúng cách.
Thiết bị đóng cắt tủ hạ thế: Để đóng cắt dàn tụ hạ thế, chúng ta sử dụng các Contactor chuyên dụng cho tụ bù (có gắn điện trở xả phụ) kết hợp với Aptomat khối (MCCB). Linh kiện nhỏ gọn, giá thành dao động từ vài trăm ngàn đến vài triệu đồng, thao tác thay thế bằng tay trần (khi đã cắt điện) rất dễ dàng.
Thiết bị đóng cắt tủ trung thế: Ở cấp điện áp 22kV, tuyệt đối không có khái niệm dùng “khởi động từ” thông thường. Hệ thống bắt buộc phải sử dụng Máy cắt chân không (VCB – Vacuum Circuit Breaker) hoặc Contactor chân không trung thế. Các buồng dập hồ quang được hút chân không tuyệt đối để triệt tiêu tia lửa điện. Bản thân một chiếc VCB trung thế đã là một khối thiết bị cơ khí khổng lồ nặng hàng tạ, phải dùng xe đẩy (draw-out) để đưa ra/vào khoang tủ. Giá trị của một chiếc VCB này có thể lên tới hàng trăm triệu đồng.
Bản Chất Của Bình Tụ Điện Và Hệ Thống Xả
Hình dáng và thiết kế nội tại của bình tụ mang sự phân hóa rõ rệt để đối phó với áp lực điện trường.

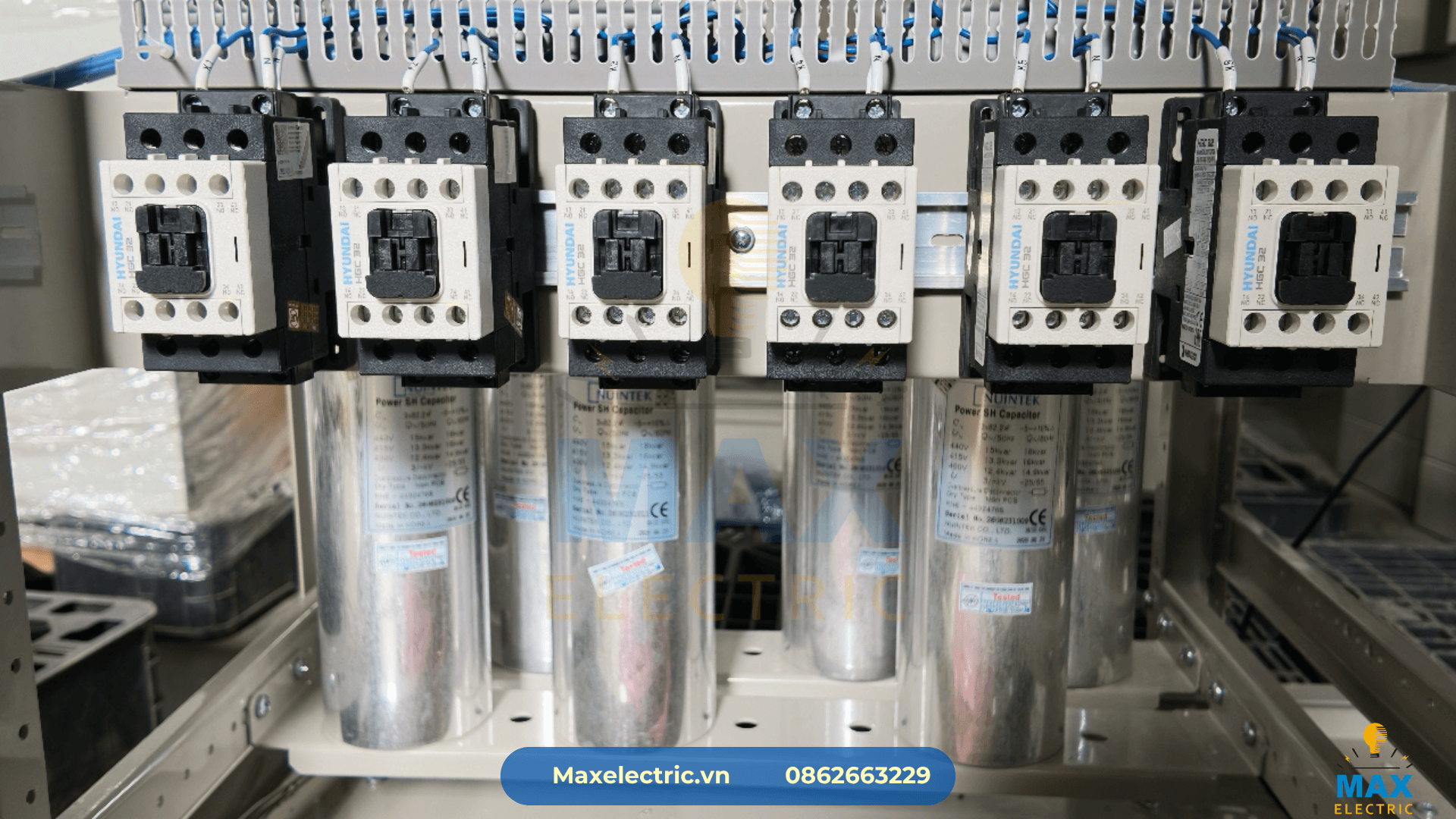

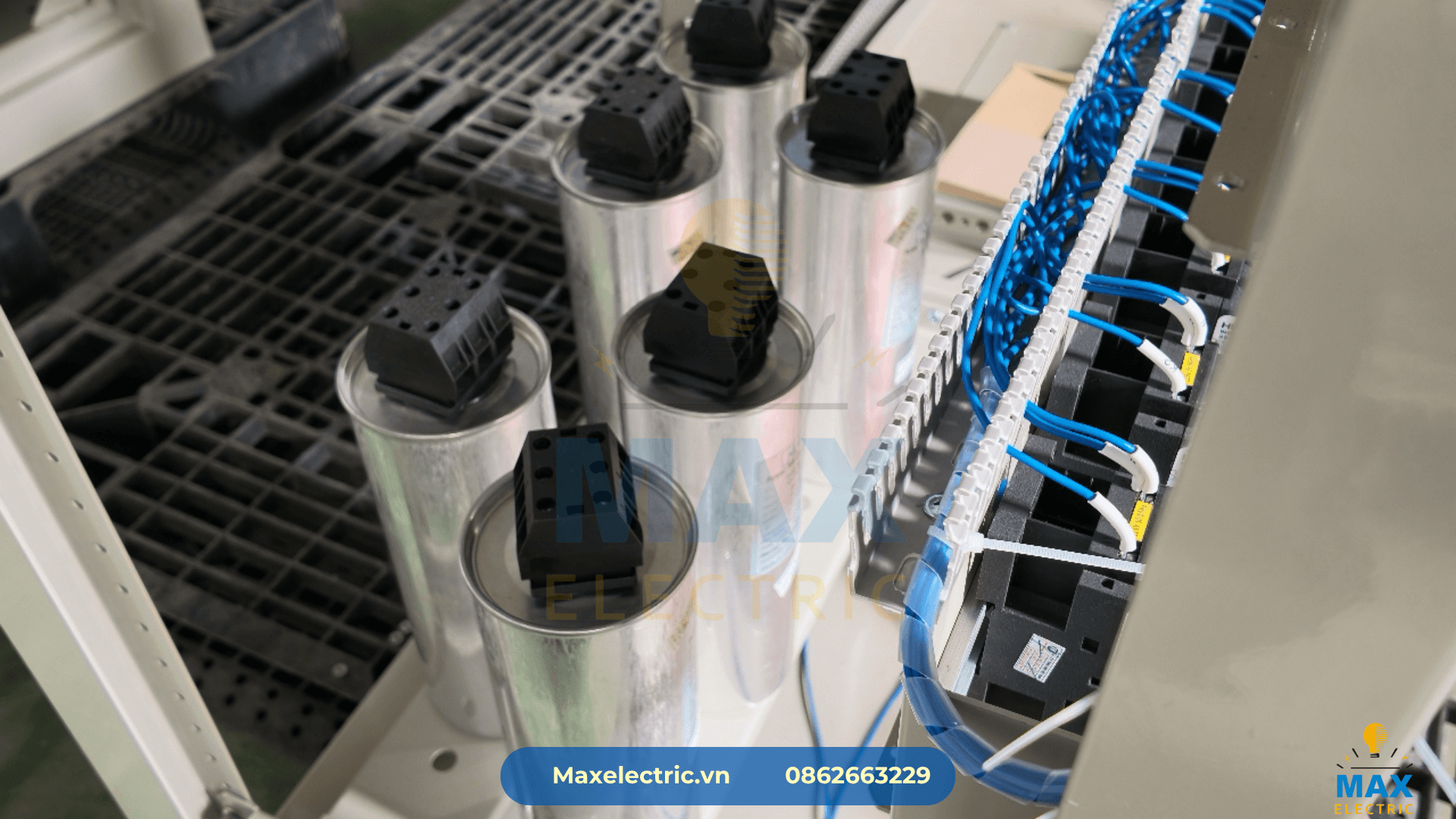

Tụ hạ thế: Thường là dạng lon tròn (vỏ nhôm, tụ khô) hoặc hộp vuông nhỏ (tụ dầu). Chúng được tích hợp sẵn các con điện trở xả (Discharge Resistors) ngay trên hai cọc đấu dây. Khi ngắt điện, điện trở này xả kiệt điện tích đọng trong tụ xuống mức an toàn (dưới 50V) trong vòng 1-3 phút.
Tụ trung thế: Trông giống như những cỗ máy bằng thép dày, nặng từ hàng chục đến cả trăm kg, phía trên đỉnh là những sứ xuyên (Porcelain Bushings) cách điện vươn cao. Vì điện năng tích trữ ở mức 22.000V là cực kỳ nguy hiểm, ngoài điện trở xả ngâm bên trong dầu cách điện, hệ thống tủ trung thế bắt buộc phải trang bị thêm Dao tiếp địa (Earthing Switch).
Trước khi kỹ sư mở cửa tủ bảo trì, hệ thống khóa liên động cơ khí ép buộc dao tiếp địa phải lao thẳng vào thanh cái đồng để nối đất toàn bộ hệ thống, xả sạch điện áp dư. Nếu làm sai thao tác này, tai nạn điện giật là án mạng tức tì.
Đo Lường Cáp Điều Khiển PFR Hạ Thế So Với Rơ Le Kỹ Thuật Số
Bộ điều khiển là bộ não của tủ tụ bù, nhưng cách chúng thu thập tín hiệu hoàn toàn khác nhau:

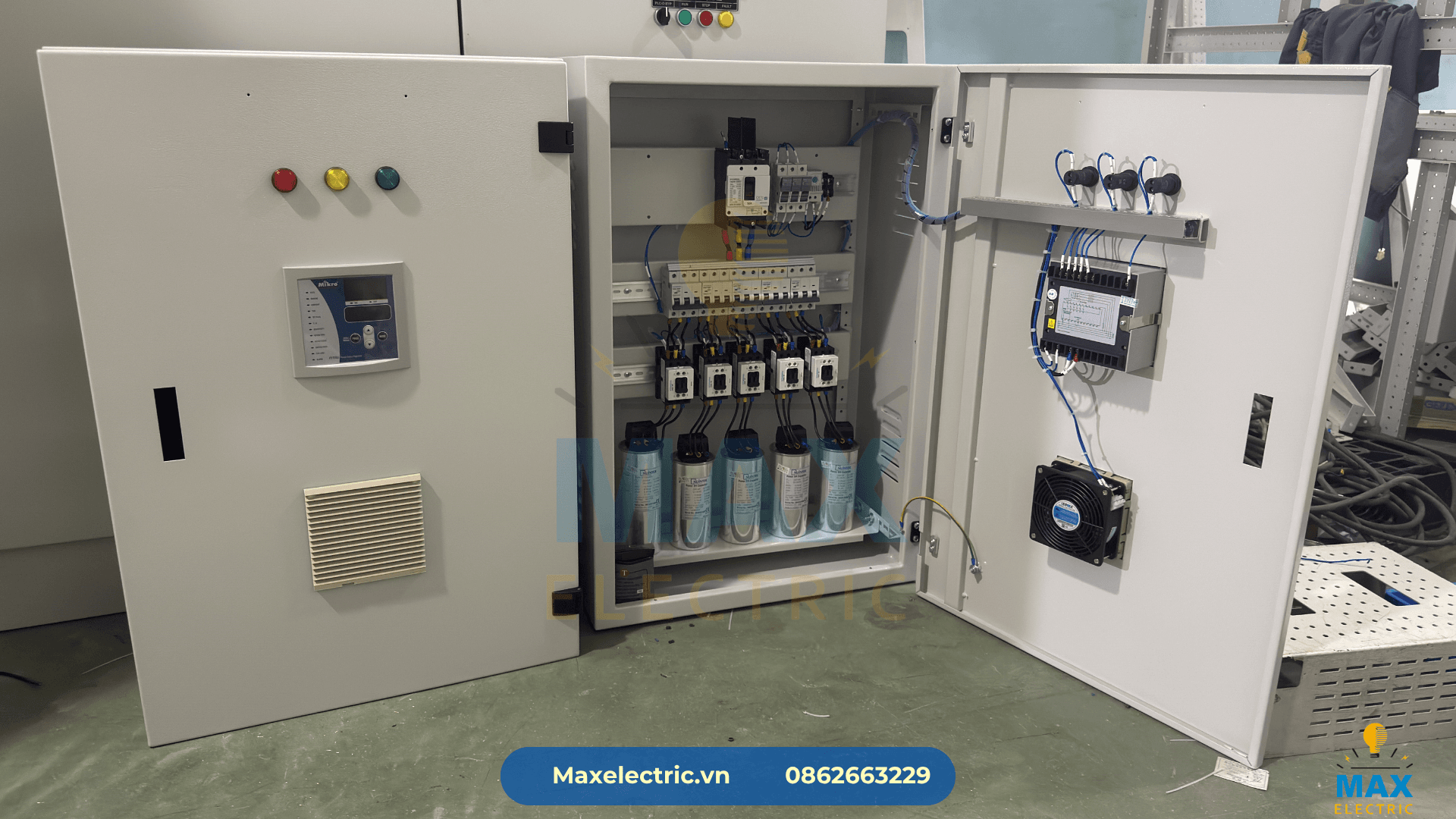

Ở tủ hạ thế: Bộ điều khiển tụ bù (PFR) lấy tín hiệu điện áp 380V trực tiếp từ thanh cái và tín hiệu dòng từ một cục Biến dòng (CT) kẹp quanh pha L1. Mạch điều khiển cực kỳ đơn giản.
Ở tủ trung thế: Không thể cắm trực tiếp dây điều khiển vào thanh cái 22.000V được. Hệ thống bắt buộc phải đi qua các Biến điện áp đo lường (PT/VT – Potential Transformer) để hạ áp từ 22kV xuống 110V, và Biến dòng trung thế (MV CT) đúc trong khối Epoxy cách điện khổng lồ. Tín hiệu này sau đó được đưa về các Rơ-le bảo vệ kỹ thuật số (như Sepam, Micom, Siemens Siprotec) để tính toán Cos phi và ra lệnh cho máy cắt VCB.
Doanh Nghiệp Của Bạn Nên Lựa Chọn Hệ Thống Nào?
Thực tế, đối với 95% các nhà máy sản xuất tại Việt Nam (nhựa, dệt may, cơ khí, bao bì, thực phẩm) sử dụng điện hạ áp 380V từ trạm biến áp nội bộ, Tủ tụ bù hạ thế là giải pháp tối ưu tuyệt đối về cả kinh tế lẫn kỹ thuật. Nó giải quyết triệt để bài toán phạt Cos phi, dễ bảo trì và chi phí đầu tư rất rẻ.
Tủ tụ bù trung thế chỉ dành cho một nhóm đối tượng rất đặc thù:
- Các siêu nhà máy luyện kim, xi măng sử dụng động cơ khủng hoạt động ở lưới trung áp (6.6kV).
- Các nhà máy điện mặt trời, điện gió cần bù công suất phản kháng tại điểm đấu nối lưới (PCC) để đảm bảo chất lượng điện lưới trước khi bán điện cho EVN.
- Các trạm biến áp trung gian 110kV/22kV của Điện lực.
Xem thêm: Tủ Tụ Bù 600kVAr: Tiêu Chuẩn Kỹ Thuật, Cấu Hình Vật Tư Và Lắp Đặt
Kết Luận
Nắm vững ranh giới kỹ thuật giữa hai hệ thống này giúp các chủ đầu tư và anh em quản lý nhà máy định vị đúng nhu cầu, không bị “ngợp” trước những thuật ngữ điện lực phức tạp. Một hệ thống điện an toàn không nằm ở việc nó to hay đắt tiền, mà nằm ở việc nó được áp dụng đúng vị trí, đúng thiết kế và đúng quy chuẩn đóng cắt.
