Đi nghiệm thu hoặc cải tạo lại các phòng máy chủ (Server Room) cũ của nhiều doanh nghiệp, cảnh tượng khiến anh em kỹ thuật chúng tôi “ngán ngẩm” nhất không phải là thiết bị đời cũ, mà là một mớ “mì Ý” dây mạng và dây nguồn đan chéo chằng chịt bịt kín mít cả mặt trước lẫn mặt sau tủ. Khi một cổng mạng bị rớt hoặc một con Server báo lỗi nguồn, nhân viên IT đứng nhìn đống cáp rối mù mà không dám rút sợi nào vì sợ làm sập dây chuyền đang chạy.
Nguy hiểm hơn, tôi từng chứng kiến một sự cố suýt gây chấn thương nặng tại một phòng máy ở khu công nghiệp Bắc Thăng Long. Đội thi công trước đó do thiếu kinh nghiệm đã gá bộ lưu điện (UPS) nặng gần 50 kg lên vị trí ngang ngực (khoảng U thứ 25) của chiếc tủ 42U mà không hạ chân cố định tủ. Khi kỹ sư IT kéo thanh trượt (Sliding Rail) đưa con Server ở tầng trên ra ngoài để nâng cấp RAM, trọng tâm bị dồn về phía trước khiến cả chiếc tủ rack cao hơn 2 mét chao đảo rồi đổ ụp về phía trước.
Một chiếc vỏ tủ mạng dù được gia công bằng thép dày 2.0 mm chuẩn chỉnh đến đâu, nhưng nếu sai cách lắp đặt tủ rack và thiếu tư duy quản lý cáp (Cable Management) ngay từ đầu thì hệ thống vẫn sẽ hoạt động trong trạng thái quá nhiệt và mất an toàn. Bằng kinh nghiệm thực tế từ hàng trăm dự án cơ điện và hạ tầng phòng máy tại Max Electric, tôi sẽ hướng dẫn bạn quy trình lắp đặt thiết bị và kỹ thuật đi dây chuẩn mực nhất.
Xem thêm: Kích Thước Tủ Rack 42U D1000: Thông Số Chuẩn Cho Phòng Máy Chủ Data Center

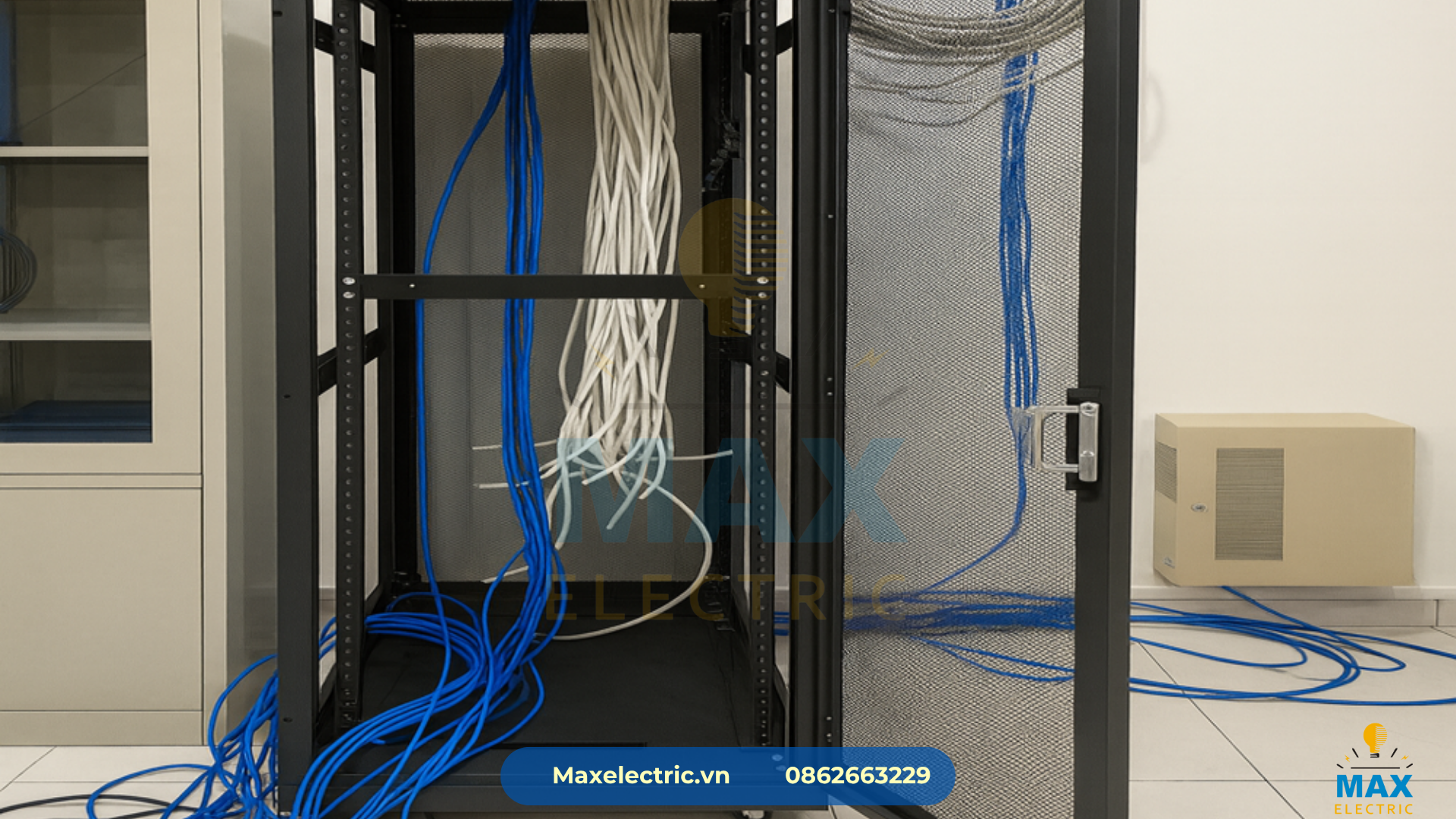

Công Tác Định Vị Khung Tủ, Chỉnh Thanh Tiêu Chuẩn Và Tiếp Địa
Trước khi nhấc bất kỳ một con Switch hay Server nào đưa vào tủ, người thợ kỹ thuật bắt buộc phải hoàn tất 3 bước gia cố cơ học và an toàn điện cho vỏ tủ rỗng:
Bước 1: Cố định chân đinh chịu lực (Leveling Feet)
Tất cả các dòng tủ rack để sàn (từ 15U đến 42U) đều có 4 bánh xe để đẩy tủ vào vị trí. Tuy nhiên, bánh xe chỉ phục vụ lúc di chuyển. Khi tủ đã vào đúng vị trí trên sàn phòng máy, bạn bắt buộc phải dùng cờ lê vặn hạ 4 chân đinh ren thép đặc dưới đáy tủ xuống chạm sàn. Hãy căn chỉnh bằng thước thủy (Nivo) sao cho 4 chân đinh nâng bổng các bánh xe lên khoảng 2 mm – 5 mm. Việc này giúp toàn bộ tải trọng hàng trăm kilôgam truyền thẳng qua khung thép xuống sàn bê tông, đồng thời khóa cứng tủ không bị trôi hay lật khi kéo trượt máy chủ ra ngoài.
Bước 2: Căn chỉnh khoảng cách 2 cặp thanh tiêu chuẩn trước và sau
Bên trong tủ có 4 thanh tiêu chuẩn đục lỗ vuông (2 thanh phía trước và 2 thanh phía sau). Nhiều anh em mới vào nghề cứ để nguyên vị trí mặc định của nhà sản xuất rồi loay hoay không lắp vừa bộ ray trượt (Rail Kit) của máy chủ. Trước khi gắn thiết bị, hãy tháo rời 2 tấm vách hông (Side panels), đo chiều dài thực tế của bộ Rail Kit máy chủ hoặc khay cố định, sau đó nới ốc trên thanh giằng ngang để trượt 2 thanh tiêu chuẩn phía sau về đúng khoảng cách tương ứng (thường cách thanh trước từ 650 mm đến 750 mm đối với tủ sâu D1000).
Bước 3: Đấu nối dây tiếp địa (Grounding / Earthing)
Đây là bước bị 80% các đội thi công điện nhẹ bỏ qua. Vỏ thép của hàng chục thiết bị mạng chạy liên tục sẽ sinh ra dòng điện cảm ứng và tích tụ tĩnh điện. Nếu không được xả xuống đất, khi kỹ sư chạm tay vào vỏ tủ sẽ bị giật tê tay, tệ hơn là xung tĩnh điện có thể làm treo (hang) các cổng mạng RJ45 hoặc làm chết cổng quang SFP. Hãy dùng dây cáp đồng vàng-xanh (tiết diện tối thiểu 4.0 mm2 – 6.0 mm2) đấu từ cọc tiếp địa dưới đáy tủ rack nối thẳng về hệ thống thanh cái tiếp địa (PE) của phòng máy.

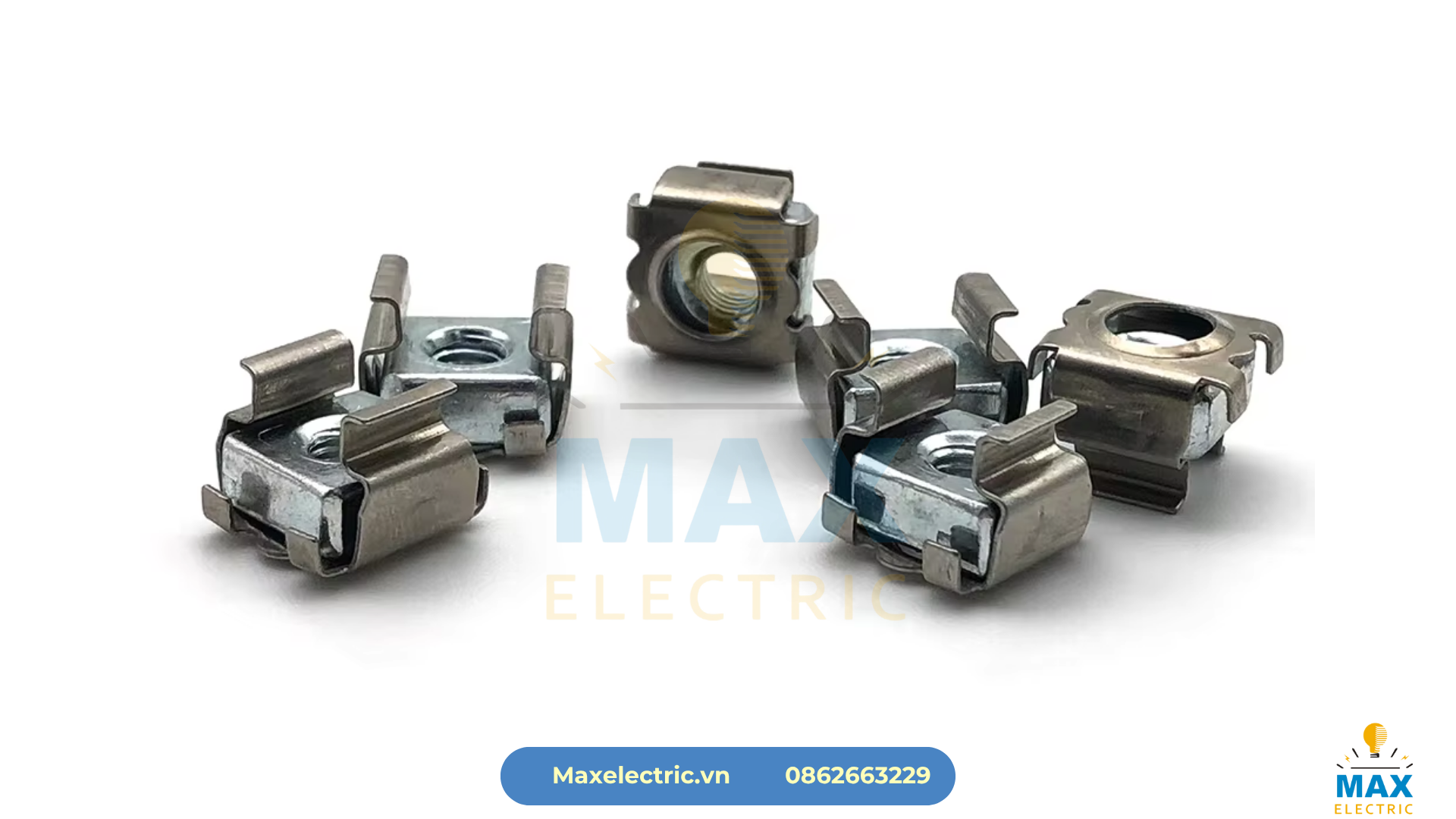

Kỹ Thuật Gài Ốc Lồng (Cage Nuts) Không Bị Lệch “U”
Trên một thanh tiêu chuẩn của tủ 42U có tổng cộng 126 lỗ đột vuông liên tiếp (cứ 3 lỗ vuông tạo thành 1U = 44.45 mm). Sai lầm kinh điển nhất của thợ lắp tủ là đếm nhầm lỗ, bắt ốc chồm từ lỗ cuối của U dưới sang lỗ đầu của U trên. Hậu quả là thiết bị bị lệch so với vạch chia, làm toàn bộ các U liền kề bị lỡ cỡ không thể gắn khít thiết bị tiếp theo.
Cách nhận diện ranh giới 1U: Trên các dòng tủ rack gia công CNC tại Max Electric, chúng tôi luôn dập vạch phân cách và in số thứ tự từ 1U đến 42U rõ ràng. Trong phạm vi 3 lỗ vuông của 1U, khoảng cách giữa các lỗ bên trong 1U lớn hơn một chút so với khoảng cách giao nhau giữa 2U. Khi bắt một thiết bị 1U (như Switch hay Patch Panel), bạn luôn cài ốc lồng vào lỗ trên cùng và lỗ dưới cùng của cụm 3 lỗ đó (bỏ trống lỗ ở giữa).
Mẹo cài ốc lồng không bị đứt tay: Ốc lồng (Cage nut) gồm một viên đai ốc nằm trong chiếc lồng thép đàn hồi. Tuyệt đối luồn ốc lồng từ mặt trong của thanh tiêu chuẩn hướng ra mặt ngoài, móc một bên tai thép vào cạnh lỗ vuông trước, sau đó dùng kìm gắp ốc lồng chuyên dụng (hoặc đầu tua-vít dẹt) bẩy nhẹ tai thép còn lại sập vào lỗ. Không dùng móng tay bấm trực tiếp vì cạnh thép đàn hồi rất sắc và cứng.
ĐỌC THÊM CÁC BÀI VIẾT CÙNG CHỦ ĐỀ:
Bảng Tra Kích Thước Tủ Rack Tiêu Chuẩn (Từ 6U Đến 42U) Chuẩn Quốc Tế
Xưởng Gia Công Tủ Rack, Sản Xuất Vỏ Tủ Mạng CNC Tôn Dày Theo Yêu Cầu

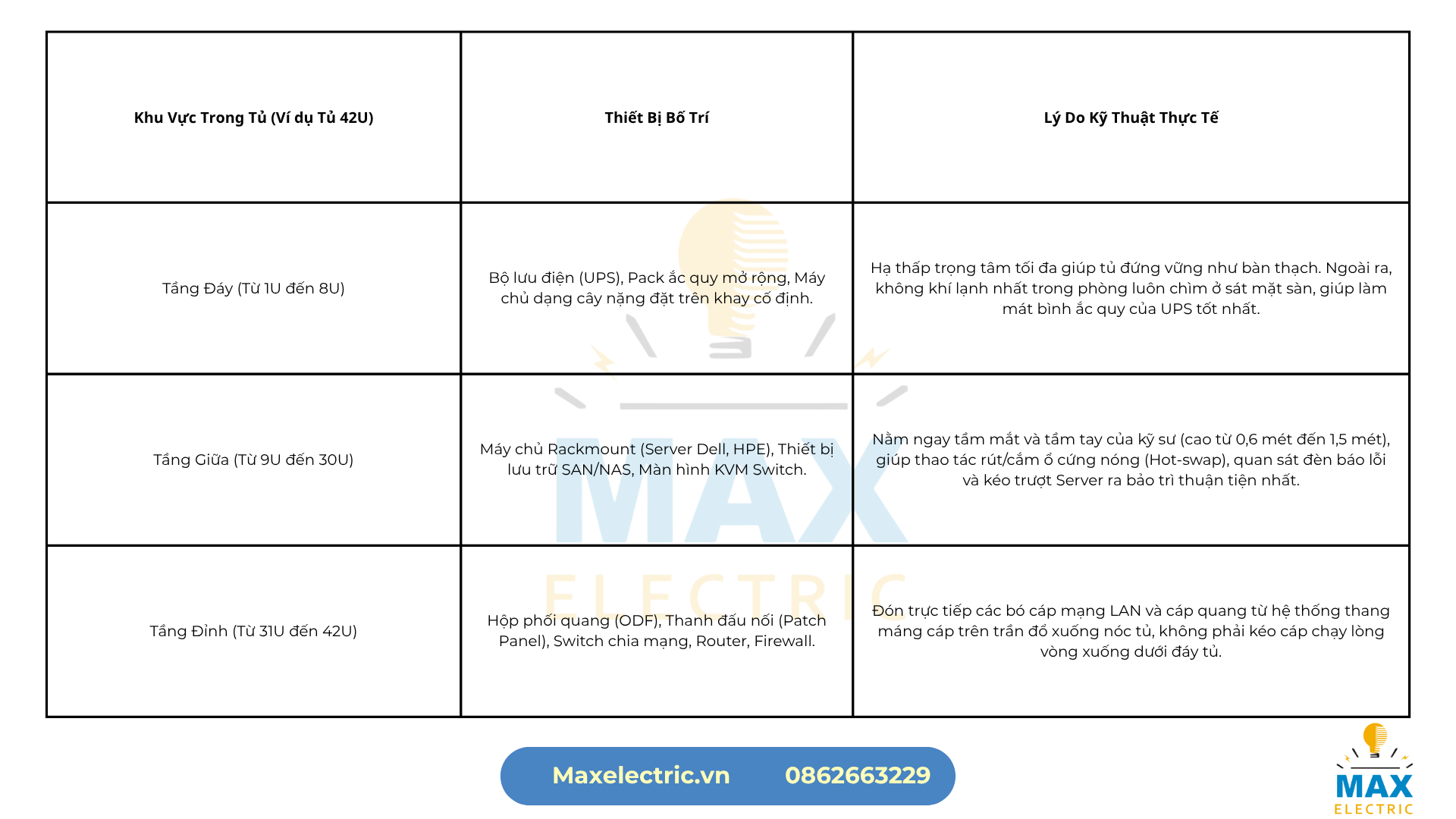

Quy Tắc Phân Bổ Thiết Bị Theo Chiều Dọc (Zoning) Chuẩn Data Center
Để tối ưu trọng tâm cơ học, luồng gió tản nhiệt và chiều dài cáp, các thiết bị trong tủ rack phải được quy hoạch theo nguyên tắc “Nặng ở dưới – Nhẹ ở trên” chia làm 3 phân khu rõ rệt từ đáy lên nóc:
Lưu ý về khoảng hở tản nhiệt: Nếu bạn sử dụng các thiết bị không có bộ ray trượt chuyên dụng mà phải đặt nằm trên các Khay cố định (Fixed Shelves), hãy chừa trống tối thiểu 1U phía trên mỗi thiết bị để khí nóng thoát ra, tránh hiện tượng vỏ máy dưới nướng chín đáy máy trên.

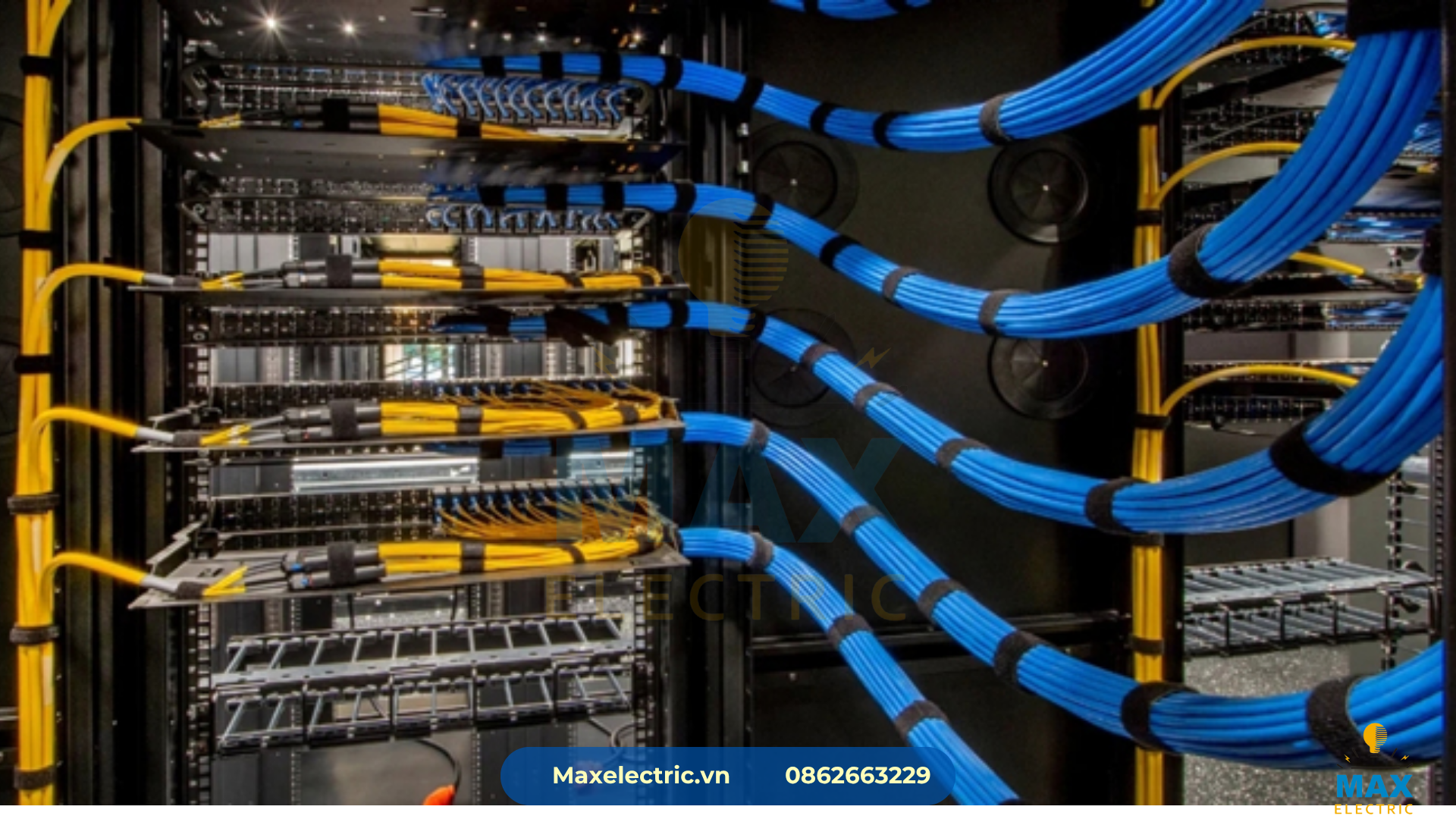

Nghệ Thuật Đi Dây Và Quản Lý Cáp Gọn Như Tranh Vẽ
Một tủ rack chuyên nghiệp được đánh giá qua mặt sau chứ không chỉ mặt trước. Để biến hàng trăm sợi cáp mạng và dây điện thành những bó cáp thẳng tắp, không cản trở luồng gió xả của quạt Server, hãy tuân thủ 4 nguyên tắc vàng sau:
Nguyên tắc 1: Tách biệt độc lập Cáp Nguồn và Cáp Mạng (Trái – Phải)
Dòng điện xoay chiều 220V chạy trong dây nguồn luôn sinh ra từ trường xung quanh, có thể gây nhiễu điện từ (EMI) làm suy hao tín hiệu của các sợi cáp mạng đồng (đặc biệt là cáp UTP không bọc kim). Khi lắp đặt, hãy bắt cố định Thanh nguồn PDU dọc theo cột trụ bên phải phía sau tủ và đi toàn bộ dây nguồn máy chủ về phía bên phải. Ngược lại, toàn bộ cáp mạng LAN và cáp quang được gom và đi dọc theo máng cáp bên hông trái của tủ. Hai luồng cáp này không bao giờ đan chéo vào nhau.
Nguyên tắc 2: Xen kẽ “1 Patch Panel – 1 Quản lý cáp ngang – 1 Switch”
Ở tầng đỉnh của tủ, đừng xếp dồn 3 – 4 thanh Patch Panel sát nhau rồi mới xếp 3 – 4 con Switch ở dưới. Cách xếp đó bắt buộc bạn phải dùng dây nhảy (Patch cord) dài 1,5 mét – 2 mét vắt chéo qua mặt các thiết bị khác. Hãy lắp theo công thức xen kẽ: 1U Patch Panel -> 1U Thanh quản lý cáp ngang (có rãnh lược nhựa) -> 1U Switch mạng. Với bố cục này, bạn chỉ cần dùng các sợi dây nhảy ngắn (0,3 mét – 0,5 mét) cắm từ cổng Patch Panel luồn gọn vào trong hộp lược cáp rồi cắm thẳng xuống cổng Switch ngay sát bên dưới. Mặt trước tủ sẽ gọn gàng tuyệt đối.
Nguyên tắc 3: Tuyệt đối dùng Dây Nhám (Velcro) thay cho Lạt Nhựa Rút (Zip Tie)
Nhiều thợ điện quen tay dùng dây rút nhựa (lạt nhựa) rồi lấy kìm siết thật chặt các bó cáp mạng Cat6 và cáp quang cho “đẹp”. Lực siết sắc cạnh của lạt nhựa sẽ làm bẹp lớp vỏ cáp, làm biến dạng bước xoắn của các cặp dây đồng bên trong gây rớt tốc độ mạng (Cross-talk), hoặc làm gãy ngầm lõi sợi thủy tinh của cáp quang. Hơn nữa, mỗi lần cần luồn thêm 1 sợi dây mới, bạn lại phải lấy kìm cắt bỏ hàng chục sợi dây rút cũ rất nguy hiểm. Hãy sử dụng 100% cuộn dây nhám dính (Velcro Strap) bản rộng 15 mm – 20 mm để bó cáp êm ái và tháo mở tái sử dụng chỉ trong 1 giây.
Nguyên tắc 4: Giữ thông thoáng “Hành lang xả gió” phía sau Server
Quạt tản nhiệt của Server đẩy toàn bộ luồng khí nóng rực ra mặt sau của máy. Khi bó cáp đi từ lưng Server ra hai bên hông tủ, hãy tận dụng tay đỡ cáp (Cable Management Arm) hoặc cố định cáp ép sát vào hai vách biên, tuyệt đối không để bó cáp rủ xuống chắn ngay trước miệng quạt xả gió hoặc che khuất khay nguồn dự phòng (Redundant PSU) của máy chủ.

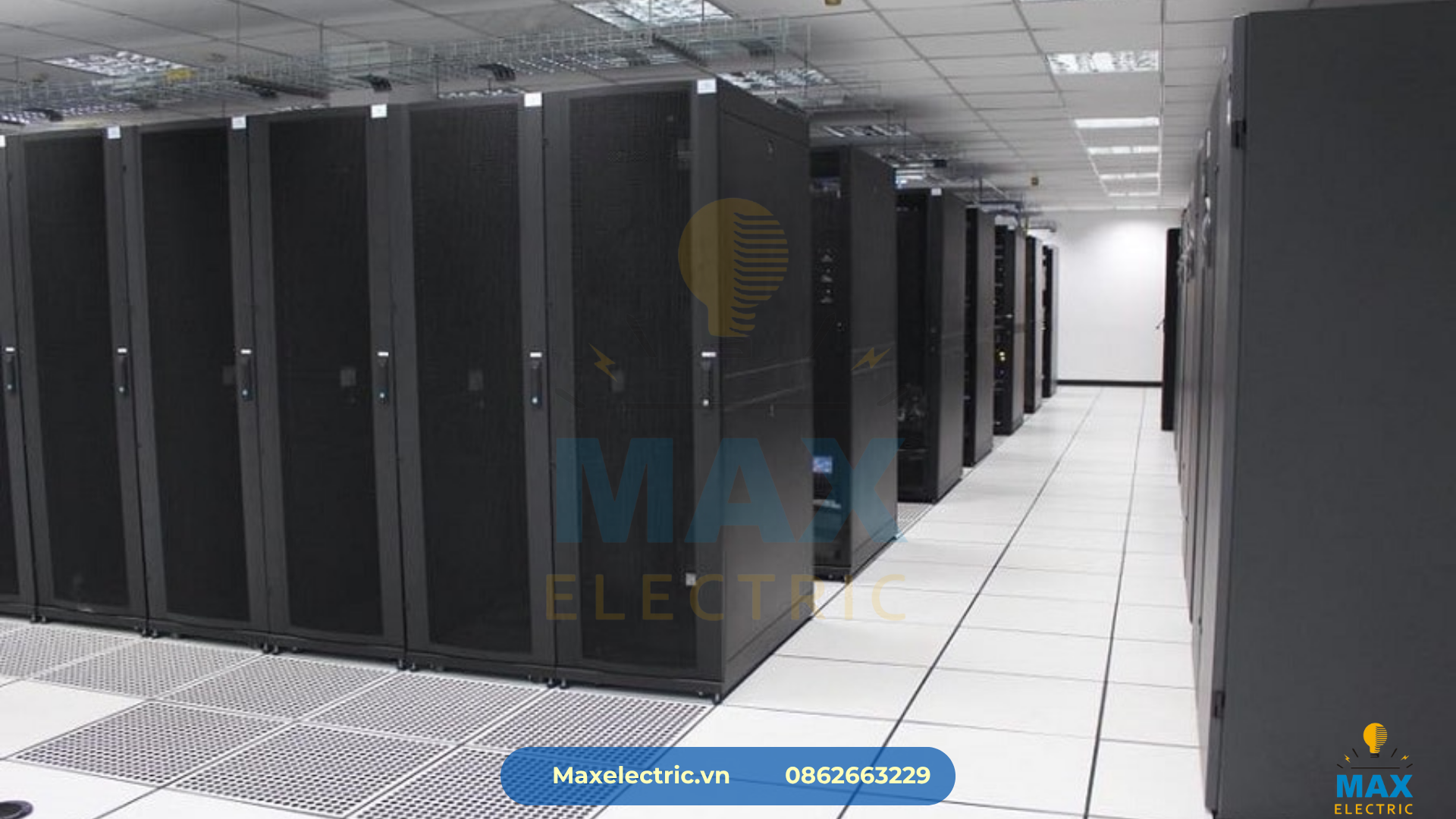

Thi Công Nhàn Nhã Hơn Với Vỏ Tủ Rack Gia Công CNC Từ Max Electric
Thực tế cho thấy, người kỹ sư có lắp đặt nhanh và đi dây đẹp được hay không phụ thuộc rất lớn vào thiết kế cơ khí của bản thân chiếc vỏ tủ rack. Những chiếc tủ hàng chợ tôn mỏng, lỗ đột lệch lạc và thiếu không gian luồn cáp sẽ biến việc lắp đặt thành cực hình.
Là nhà máy trực tiếp thiết kế và gia công cơ khí chính xác, các dòng Tủ Rack (từ 6U đến 45U) của Max Electric được tối ưu hóa đến từng chi tiết nhỏ để hỗ trợ tối đa cho anh em kỹ thuật thi công tại công trường:
Thanh tiêu chuẩn 2.0 mm đột CNC chuẩn xác: Lỗ vuông 9.5 x 9.5 mm đều tăm tắp, đánh số U rõ nét giúp bạn cài ốc lồng nhẹ nhàng, không bao giờ lo lệch dòng hay toét lỗ khi treo UPS nặng.
Mép gấp bo tròn không có ba-via: Toàn bộ các cửa luồn cáp trên nóc, dưới đáy và các máng đi dây dọc (Vertical Cable Manager) đều được xử lý mài nhẵn và chấn gấp mép an toàn, bảo vệ vỏ cáp mạng không bị trầy xước và không làm đứt tay người thợ khi luồn kéo cáp.
Đầy đủ phụ kiện quản trị cáp đồng bộ: Cung cấp trọn bộ từ thanh quản lý cáp dọc/ngang, khay cố định/khay trượt chịu tải cao, cho đến thanh nguồn PDU tích hợp MCB bảo vệ quá tải chuẩn công nghiệp.
Nếu bạn đang chuẩn bị triển khai dự án phòng Server, trung tâm dữ liệu hoặc hệ thống điện nhẹ tòa nhà và cần một đối tác sản xuất tủ rack, thang máng cáp, vỏ tủ điện công nghiệp chất lượng cao với giá gốc tận xưởng, hãy liên hệ ngay với đội ngũ kỹ sư của Max Electric qua hotline 0862 663 229. Chúng tôi sẵn sàng tư vấn giải pháp bố trí thiết bị, hỗ trợ bản vẽ kỹ thuật CAD và bàn giao sản phẩm chuẩn tiến độ cho công trình của bạn!
Các Câu Hỏi Thường Gặp (FAQ) Khi Lắp Đặt Tủ Rack
Nên đi cáp mạng vào tủ rack từ đường nóc tủ hay từ dưới đáy tủ lên?
Điều này phụ thuộc vào thiết kế phòng máy của bạn. Nếu phòng máy sử dụng hệ thống thang máng cáp (Cable Tray / Mesh Tray) treo trên trần, cáp sẽ được thả từ trên xuống qua các lỗ chờ trên nóc tủ (Top Entry). Ngược lại, với các Data Center hiện đại sử dụng sàn nâng kỹ thuật (Raised Floor), toàn bộ cáp điện và cáp mạng chạy ngầm dưới gầm sàn nâng sẽ được luồn từ dưới đáy tủ đi lên (Bottom Entry) để đảm bảo mỹ quan tuyệt đối cho phòng máy. Vỏ tủ của Max Electric luôn thiết kế sẵn cả cửa cáp nóc và đáy dạng nắp trượt linh hoạt cho cả hai phương án.
Tại sao sau khi lắp xong thiết bị, tôi nên gắn các tấm che mặt (Blanking Panels) vào các khoảng U còn trống?
Trong tủ chứa Server công suất lớn, nếu bạn để các khoảng U trống hở toác ở mặt trước, luồng khí nóng xả ra từ phía sau Server sẽ luồn qua các khe trống này quay ngược lại mặt trước tủ và bị quạt Server hút vào lại (hiện tượng quẩn nhiệt – Hot air recirculation). Việc gắn các tấm che nhựa hoặc thép (Blanking Panels) vào các U chưa sử dụng ở mặt trước sẽ tạo thành bức tường ngăn cách hoàn toàn vùng khí lạnh (mặt trước) và vùng khí nóng (mặt sau), giúp nhiệt độ CPU máy chủ giảm xuống từ 3°C – 5°C.
Một mình tôi có thể tự gá lắp con Server 2U nặng 30 kg lên tủ rack được không?
Không nên làm một mình nếu không có thiết bị nâng đỡ! Cách lắp đúng chuẩn của các dòng máy chủ Dell/HPE là bạn tháo rời phần thanh ray ngoài (Outer Rails) rất nhẹ để bắt vào 4 thanh tiêu chuẩn của tủ trước, còn phần thanh ray trong (Inner Rails) gắn vào hai bên hông máy chủ. Sau đó, bắt buộc phải có 2 người đứng hai bên cùng nâng chiếc máy chủ lên, căn khớp đầu ray trượt và đẩy nhẹ vào trong tủ để tránh làm rơi máy hoặc cong vênh tai ray.
