Rất nhiều cán bộ mua hàng khi nhận yêu cầu mua 1 chiếc tủ rack 42U từ phòng IT thường chỉ liên hệ nhà cung cấp và chốt đúng mã vỏ tủ rỗng. Kết quả là khi hàng chở đến công trường, đội kỹ thuật đành đứng hình vì không có ổ cắm điện cho máy chủ, không có khay để đặt bộ lưu điện và không có ốc cài để bắt Switch lên khung.
Một chiếc vỏ tủ rack rỗng chưa thể vận hành. Để tạo thành một hệ sinh thái an toàn bảo vệ hàng tỷ đồng thiết bị bên trong, bạn bắt buộc phải trang bị thêm bộ 6 phụ kiện tủ rack cơ bản sau đây. Dưới góc độ của kỹ sư chuyên gia công cơ khí hạ tầng mạng tại xưởng Max Electric, tôi sẽ hướng dẫn bạn cách chọn phụ kiện tủ rack chuẩn công nghiệp, không bị võng gãy hay chập cháy.
Xem thêm: Tủ rack là gì? Những điều cần biết về tủ Rack

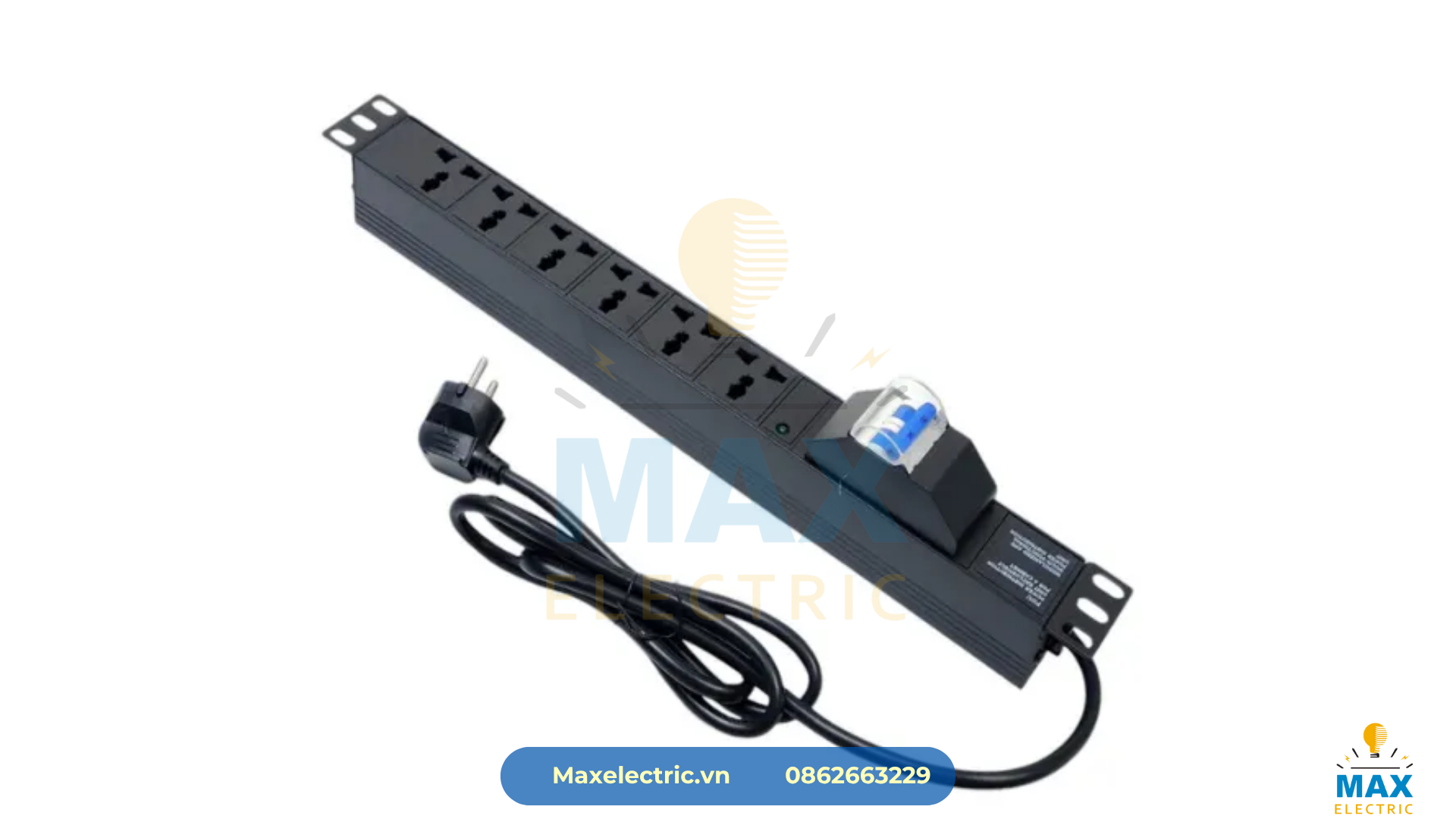

Thanh Nguồn PDU Tủ Rack
Đây là phụ kiện tủ rack sống còn số 1. Máy chủ và Switch không thể cắm vào các ổ điện dân dụng Lioa hay Điện Quang mua ngoài siêu thị, vì chúng không chịu được dòng tải liên tục 24/7 và thiết kế phích cắm không bám chắc.
Thanh nguồn PDU là ổ cắm chuyên dụng được thiết kế theo chuẩn 19 inch (bắt ngang mặt tủ) hoặc thiết kế thanh dài (bắt dọc hai bên hông tủ).
Tiêu chuẩn chọn PDU: Lõi dây đồng phải đạt tiết diện từ 3 x 1.5mm^2 trở lên. Vỏ thanh nguồn phải làm bằng hợp kim nhôm hoặc thép sơn tĩnh điện chống cháy.
Aptomat MCB bảo vệ: Tuyệt đối chỉ mua thanh nguồn PDU có tích hợp sẵn Aptomat 16A hoặc 32A. Khi có một thiết bị đoản mạch, MCB trên thanh nguồn sẽ nhảy ngay lập tức, cách ly dòng điện để không làm chập cháy lây sang các con Server đắt tiền khác gắn chung trên tủ.
Cấu hình phổ biến: Thanh PDU 6 port bắt ngang 1U hoặc thanh PDU 12/24 port bắt dọc tủ 42U.
Khay Đỡ Thiết Bị
Không phải thiết bị nào cũng có sẵn tai sắt bắt ốc để gắn thẳng lên 4 thanh tiêu chuẩn. Modem nhà mạng, thiết bị lưu trữ NAS nhỏ, màn hình, bàn phím và đặc biệt là bộ lưu điện UPS nặng trịch đều cần một mặt phẳng để đặt lên. Lúc này bạn cần dùng đến Khay đỡ tủ rack. Có 2 loại khay chính:
Khay cố định: Bắt cứng vào 4 thanh tiêu chuẩn. Thường dùng để đặt UPS dưới đáy tủ hoặc Tower Server. Tại xưởng Max Electric, khay cố định được chấn CNC từ thép cán nguội nguyên tấm dày 1.5mm – 2.0mm, đột rãnh tản nhiệt, đảm bảo cõng tải tĩnh lên tới 80 kg – 100kg mà không bị võng giữa.
Khay trượt: Tích hợp bộ ray bi hai bên, cho phép bạn kéo thiết bị ra ngoài mặt tủ để thao tác cắm cáp hoặc bảo trì rồi đẩy gọn vào trong (thường dùng cho cụm bàn phím/chuột KVM hoặc Server không có ray riêng).

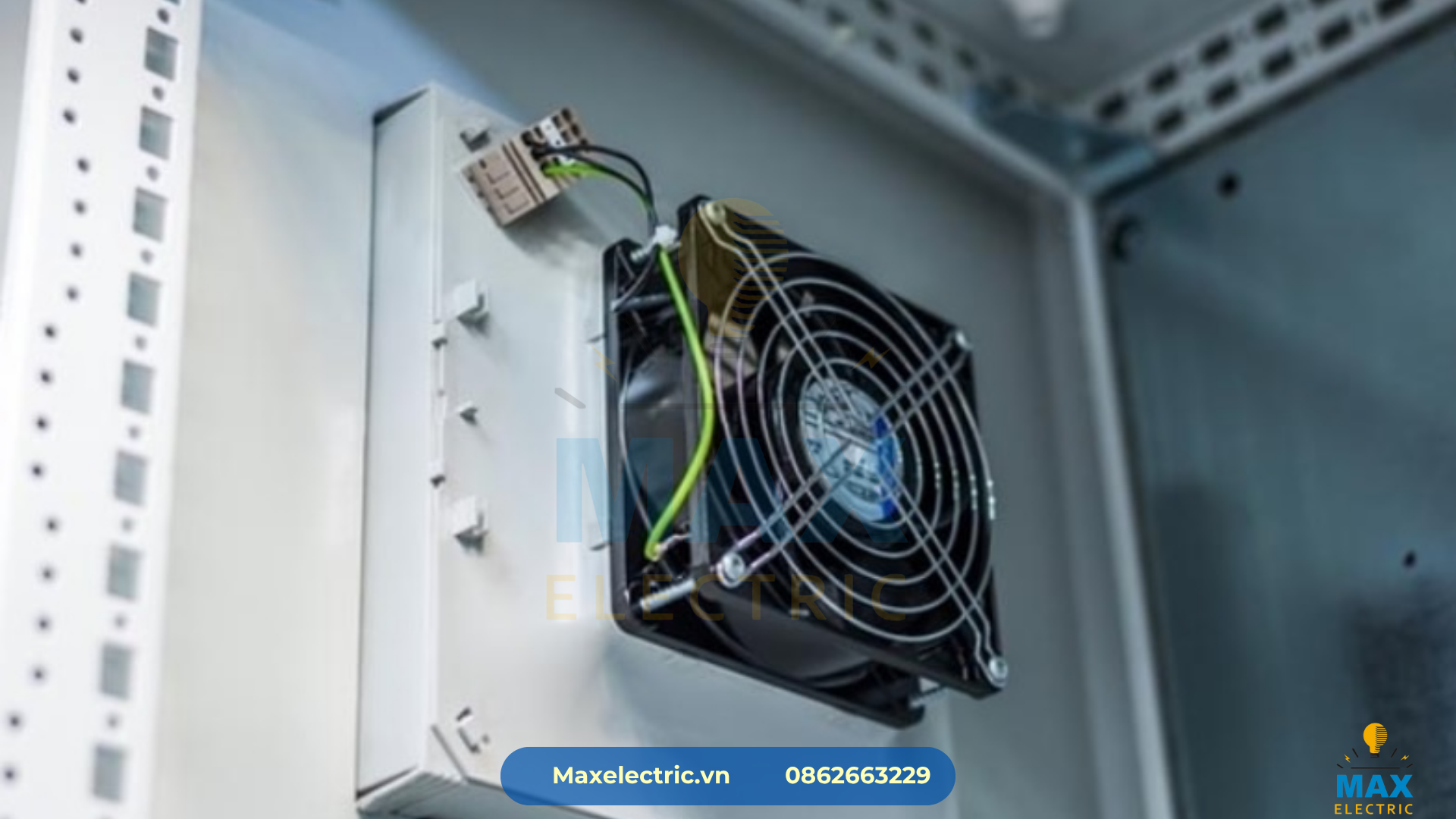

Hệ Thống Quạt Hút Tản Nhiệt
Như đã phân tích ở các bài viết trước, hiện tượng quẩn nhiệt (om nhiệt) trong tủ rack là nguyên nhân hàng đầu làm chết ổ cứng máy chủ. Để hỗ trợ luồng khí nóng đối lưu nhanh hơn, mặt nóc tủ bắt buộc phải gắn cụm quạt hút gió.
Tủ treo tường cỡ nhỏ (6U, 9U, 12U): Thường sử dụng 1 đến 2 quạt hút kích thước 120 x 120mm (dùng nguồn 220VAC).
Tủ để sàn cỡ lớn (27U, 42U): Bắt buộc phải gắn cụm 4 quạt hút công suất lớn trên nóc được đóng vào một module khay thép hoặc ốp thẳng lên nóc. Quạt sẽ hút toàn bộ luồng hơi nóng lơ lửng ở nửa trên của tủ và tống thẳng ra môi trường phòng máy.

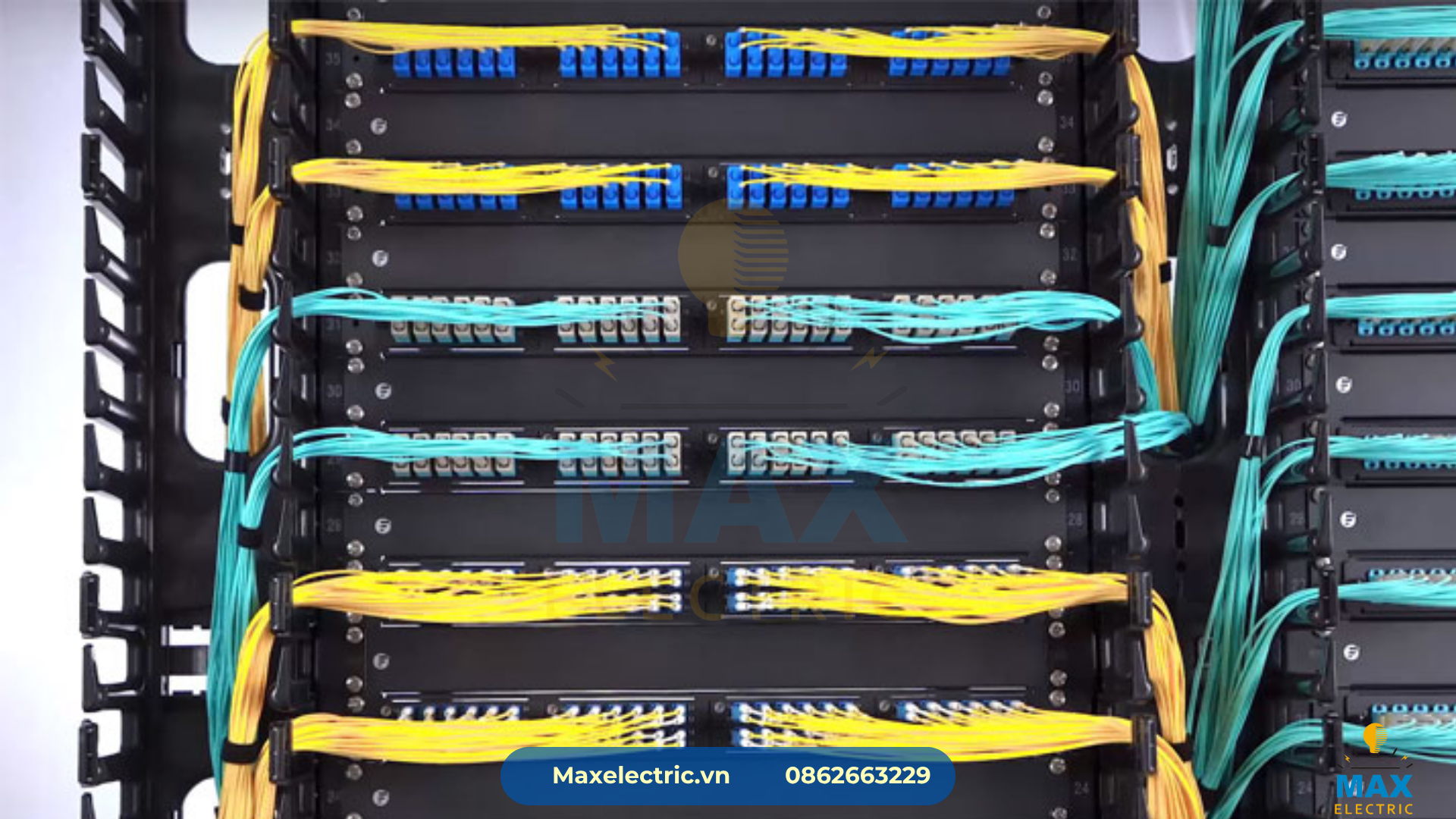

Thanh Quản Lý Cáp
Nếu không có phụ kiện này, mặt trước và mặt sau tủ của bạn sẽ biến thành một đống mạng nhện dây cáp đan chéo nhau, bít kín luồng gió làm mát và không thể truy tìm sợi cáp hỏng khi có sự cố mạng.
Thanh quản lý cáp ngang: Chiều cao chuẩn 1U hoặc 2U, có nắp đậy và các rãnh lược bằng thép hoặc nhựa. Thường được lắp xen kẽ ngay dưới thanh đấu nối hoặc Switch để giấu các sợi dây nhảy chạy gọn gàng vắt sang hai bên hông tủ.
Thanh quản lý cáp dọc: Thường dùng cho tủ 42U có bề rộng 800mm(W800). Đây là hai máng cáp to chạy dọc hai chiều cao tủ, giúp kỹ sư giấu hàng ngàn sợi cáp mạng trục chính kéo từ trên trần nhà xuống.

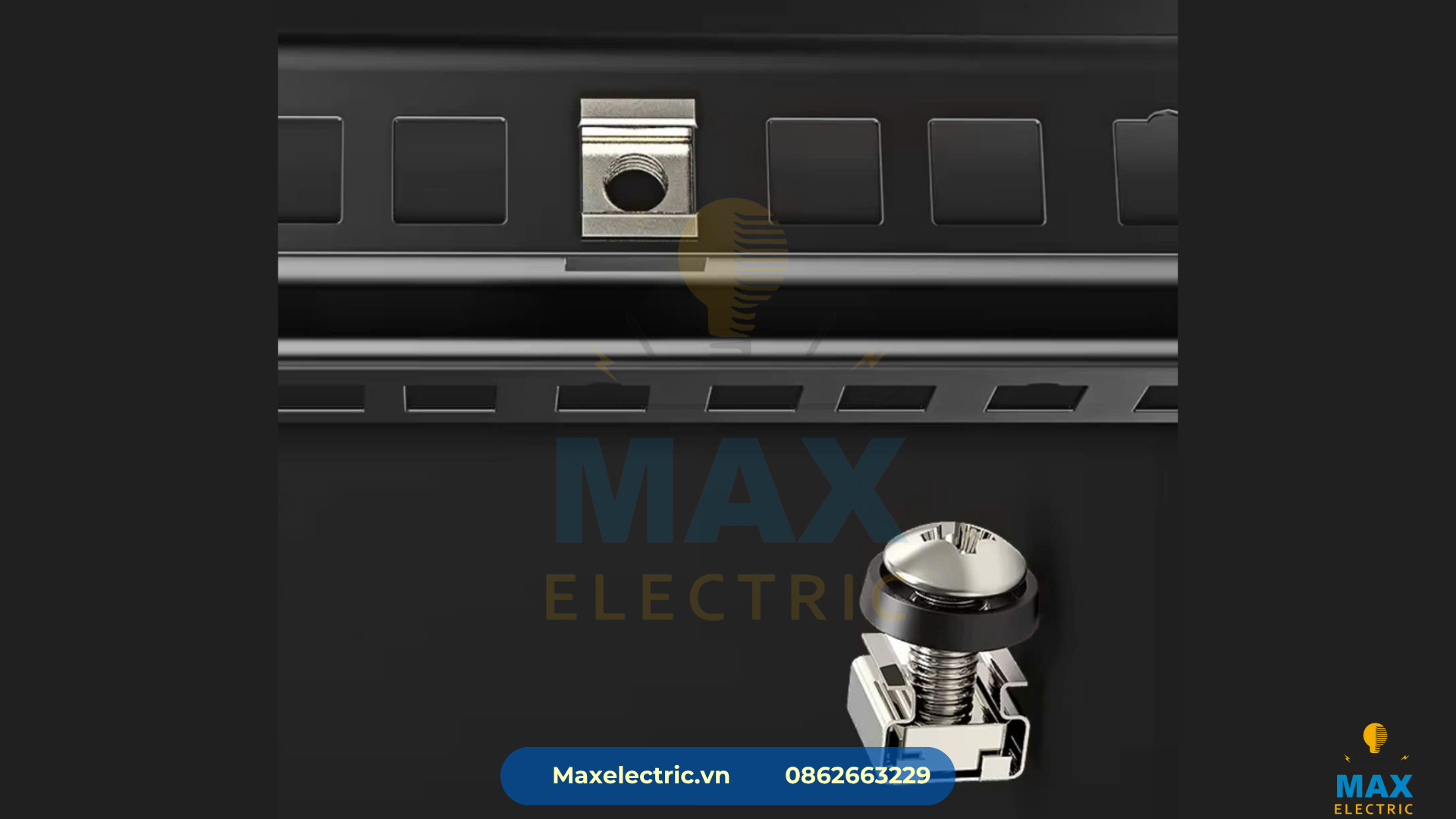

Ốc Lồng Cài Tủ Rack
Đây là hạt vừng nhỏ bé nhưng vắng nó thì không thể làm ăn gì được. Ốc lồng chuẩn M6 bao gồm 1 viên đai ốc bọc trong một chiếc lồng thép đàn hồi hình vuông.
Thợ kỹ thuật sẽ cài bóp lồng thép này gắn vào các lỗ vuông trên 4 thanh tiêu chuẩn, sau đó đưa thiết bị lên và vặn bulong M6 siết chặt lại. Khi mua vỏ tủ, các đơn vị bán hàng thường hay tặng kèm khoảng 20 – 30 bộ ốc lồng. Tuy nhiên với các dự án lớn, hãy luôn yêu cầu phòng vật tư mua dư thêm từ 100 – 200 bộ ốc lồng phòng hờ thất lạc khi thi công.

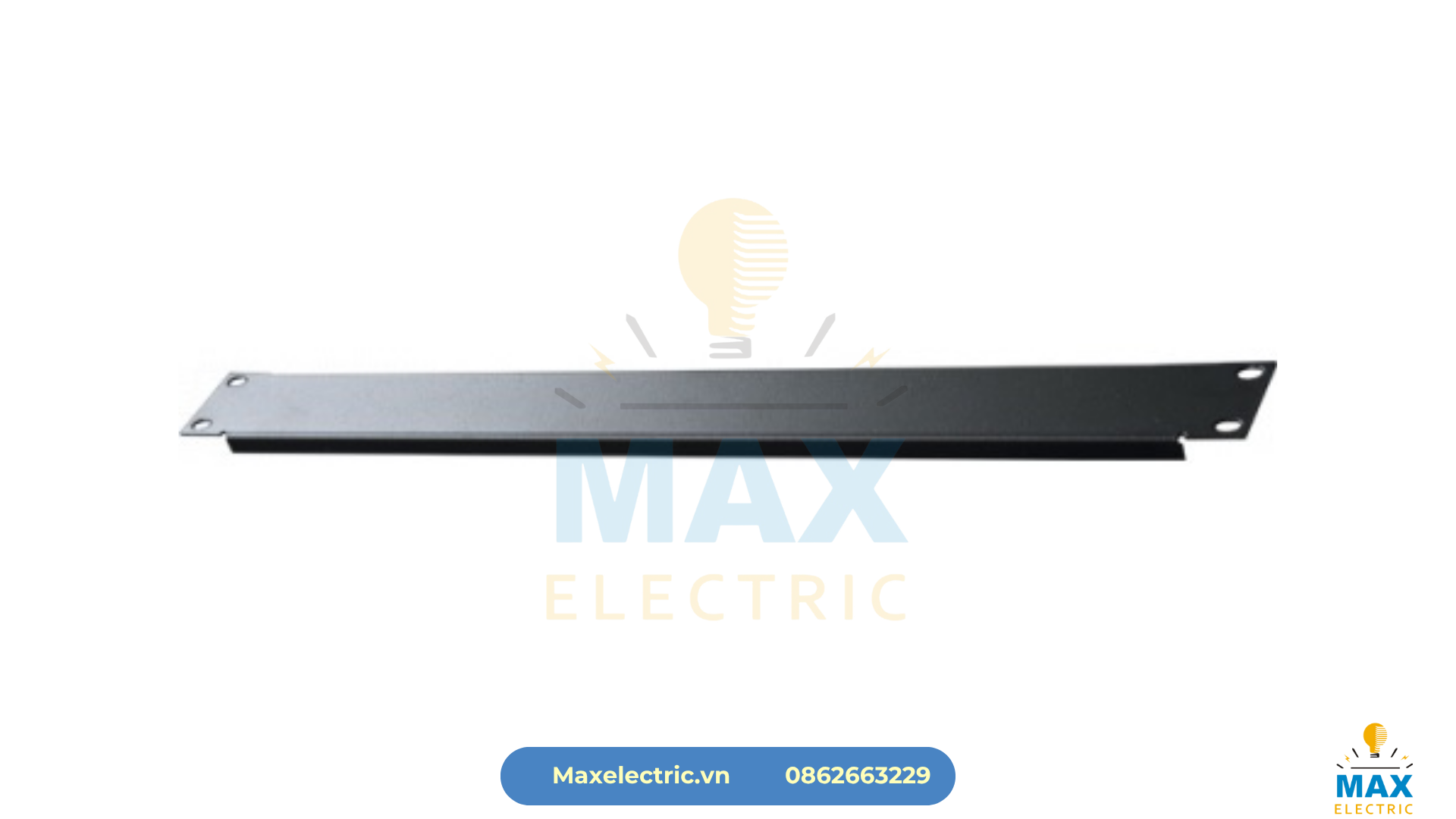

Tấm Che Mặt Trống
Đây là phụ kiện thể hiện tư duy thiết kế luồng khí đẳng cấp nhất của Data Center nhưng lại hay bị bỏ qua ở các dự án nhỏ.
Giả sử tủ 42U của bạn mới chỉ lắp 20U thiết bị, và bạn để trống 22U còn lại hở toác ở mặt trước. Lúc này, khí nóng xả ra từ đít Server sẽ luồn qua 22U trống này dội ngược về mặt trước, và bị Server hút lại vào trong gây ra quá nhiệt.
Để ngăn chặn, bạn phải bắt các Tấm che mặt bằng nhựa hoặc dập thép chuẩn 1U, 2U, 4U lấp kín hoàn toàn các không gian trống đó, tạo thành bức tường cách ly triệt để luồng Khí Lạnh mặt trước và luồng Khí Nóng mặt sau.
Xem thêm các bài liên quan: Quy Trình Lắp Đặt Tủ Rack Và Kỹ Thuật Đi Dây Mạng Chuẩn Data Center
Kích Thước Tủ Rack 42U D1000: Thông Số Chuẩn Cho Phòng Máy Chủ Data Center
Max Electric: Tổng Kho Gia Công Cơ Khí Vỏ Tủ Rack Và Phụ Kiện Tủ Rack Tiêu Chuẩn
Khi triển khai hồ sơ BOQ vật tư, việc nhặt lắt nhắt vỏ tủ ở một nơi và phụ kiện tủ rack ở một nơi khác sẽ khiến độ tương thích cơ học bị sai lệch
ví dụ: mua khay cố định dài 800mm về nhưng không thể bắt lọt vào thanh gá của vỏ tủ sâu D800 do vướng gờ cánh cửa.
Tại nhà máy sản xuất Max Electric, chúng tôi cung cấp giải pháp gia công đồng bộ. Toàn bộ vỏ tủ rack 6U – 45U và các phụ kiện cơ khí khay đỡ, thanh quản lý cáp, blanking Panels đều được chúng tôi chấn dập CNC trên cùng một phần mềm thiết kế SolidWorks, đảm bảo khớp nối 100% dung sai lắp ghép và được đồng nhất màu sơn tĩnh điện công nghiệp cao cấp. Khay trượt, khay cố định được làm từ vật liệu phôi thép tấm 1.5mm – 2.0mm cực kỳ cứng cáp, xóa bỏ hoàn toàn nỗi lo võng xệ đứt gãy.
Để nhận danh mục bóc tách vật tư chi tiết và báo giá đồng bộ trọn gói hệ thống vỏ tủ rack kèm phụ kiện tủ rack cho dự án Data Center, tòa nhà, quý khách hãy liên hệ ngay đến đường dây nóng 0862 663 229 của Max Electric để được kỹ sư hỗ trợ tức thì!
